ขนาดไส้กุญแจ
| ข้อมูลจำเพาะ | ขนาดจากเอกสารของรุ่น |
|---|---|
| ขนาด A | 29.5 mm |
| ขนาด B | 39.5 mm |
| ความยาวรวม L | 69 mm |
วัดทั้งสองด้านจากสกรูยึด ตรวจสอบรูปทรง ลูกเบี้ยว และรุ่นย่อยของไส้กุญแจ
ดูรายการที่เกี่ยวข้องข้อมูลจำเพาะ
- ระบบกุญแจ
- RX
- โครงสร้าง
- ไส้กุญแจสองด้านพร้อมแกนลูกบิด
- ขนาดทางการค้า
- 30/40
- ขนาด A
- 29.5 mm
- ขนาด B
- 39.5 mm
- ความยาวรวม L
- 69 mm
- โครงสร้างรหัส
- พินแอ็กทีฟ 16 ตัว, จัดเรียงตามแนวรัศมี 5 แถว, มีพินควบคุมเพิ่มเติมทั้งสองด้าน
- โครงสร้างตัวล็อก
- ตัวล็อกทองเหลืองแบบโมดูลาร์, ชิ้นส่วนเชื่อมต่อสำหรับต่อขยายโลหะผสมสังกะสี
- รูปแบบดอกกุญแจ
- ดอกกุญแจแบนโลหะผสมนิกเกิลซิลเวอร์ที่เสียบได้สองทิศทางและมีชิ้นส่วนเคลื่อนไหว
- กลไกการทำงาน
- ใช้งานด้วยแกนลูกบิด
- รหัสชิ้นส่วนดอกกุญแจในแค็ตตาล็อก
- 1.00830.00.0
- ช่องตำแหน่งพินในตารางสั่งซื้อ
- 18 (คำอธิบายทางเทคนิคยังระบุพินขับ 16 และพินควบคุมสองด้าน)
- ชุดประกอบตัวล็อก
- แค็ตตาล็อกระบุชัดเจนว่าเป็นแบบโมดูลาร์
การทำงานและขนาดของรุ่นย่อยนี้

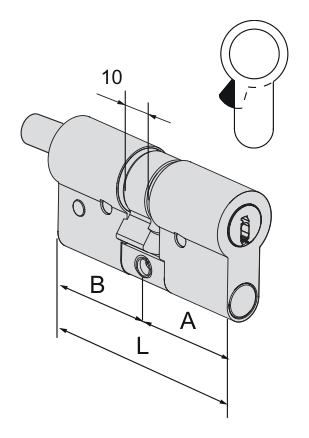

แกนลูกบิดในภาพของ 10X3M282012 อยู่ด้าน B; ตัวเรือน B=39.5 mm, ด้านดอกกุญแจ A=29.5 mm, L=69 mm ไม่รวมแกนลูกบิดที่ยื่นออกมา. ตัวลูกบิดเป็นชิ้นส่วนใช้งานที่ต้องตรวจสอบแยกต่างหาก, การกำหนดค่าแบบแกนไม่ได้หมายความว่ามีลูกบิดครบชุดให้มาด้วย. รายการนี้เป็นโครงสร้างแบบโมดูลาร์ตามที่แค็ตตาล็อกระบุชัดเจน; การต่อขยายหรือซ่อมบำรุงต้องตรวจสอบชิ้นส่วนเชื่อมต่อที่ตรงกัน, ห้ามใช้โมดูลจากซีรีส์อื่นโดยตรง.
ระบบกุญแจและการตรวจสอบการติดตั้ง
รหัสชิ้นส่วนดอกกุญแจในแค็ตตาล็อกของ RX คือ 1.00830.00.0, ความยาวใบกุญแจ 16 mm. แม้ขนาดตัวเรือนอาจเท่ากับ RS5, แต่ระบบกุญแจและรหัสชิ้นส่วนในแค็ตตาล็อกต่างกัน, จึงไม่สามารถถือว่าใช้แทนกันและไขเปิดด้วยกุญแจเดียวกันได้; การทำดอกกุญแจต้องตรงกับระบบเดิม.
เมื่อเลือก 10X3M282012 ให้บันทึกขนาดทางการค้า 30/40 ก่อน, จากนั้นตรวจสอบขนาดจริง 29.5+39.5=69 mm กับภาพอีกครั้ง. ขนาดทางการค้าใช้ระบุรายการสั่งซื้อ, ไม่สามารถบวกจำนวนเต็มทั้งสองโดยตรงเพื่อหาความยาวภายนอกจริง.
ข้อจำกัด
- ขนาดแบ่งตามจุดอ้างอิงกลางในภาพแค็ตตาล็อก; A และ B ไม่ได้หมายถึงด้านนอกและด้านในประตูโดยอัตโนมัติ เมื่อติดตั้งต้องตรวจสอบจุดเชื่อมต่อแคมกับตัวล็อก ความหนาประตู และความหนาแหวนครอบเพิ่มเติม
- รุ่นและขนาดในแค็ตตาล็อกไม่ได้ยืนยันสินค้าคงคลังปัจจุบันหรือการรับรองชุดประตู; ก่อนจัดซื้อให้ตรวจสอบป้ายรุ่นของสินค้าที่ส่งมอบจริงและเอกสารติดตั้งจากผู้ผลิต.
- แค็ตตาล็อกระบุลูกบิดซีรีส์ 06353, 06355, 06356 และ 06357 เป็นอุปกรณ์ตามสั่ง ไม่ถือเป็นอุปกรณ์มาตรฐานในรายการนี้
แหล่งอ้างอิง
CISA 2026 แค็ตตาล็อกภาษาอังกฤษ, หน้าไฟล์ 68 / เลขหน้าพิมพ์ 64เอกสารผู้ผลิตแสดงในภาษาต้นฉบับ
