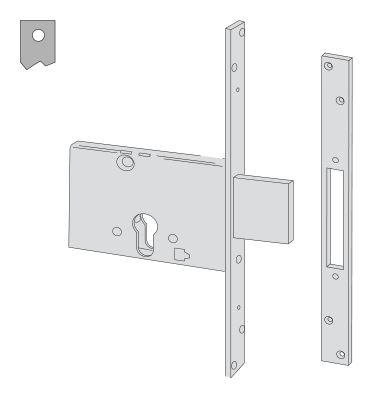

CISA 56010 มอร์ทิสล็อกกลอนตายสามจังหวะ (ระยะถอย 70 mm; 156010700)

ขนาดตัวล็อกและพื้นที่ติดตั้ง

เทียบระยะจากแผ่นหน้าถึงศูนย์กลาง ระยะระหว่างศูนย์กลาง แผ่นหน้า และจุดยึดกับแบบของรุ่นนั้น

ข้อมูลจำเพาะ

ระยะถอย

70 mm

ความกว้างแผ่นหน้าล็อก

25 mm

การกำหนดค่าลิ้นกลอน

เฉพาะกลอนตาย

จำนวนจังหวะกลอนตาย

3

จำนวนจุดล็อก

1

ตัวเรือนล็อก

เหล็กชุบสังกะสี

วัสดุกลอนตาย

เหล็กชุบสังกะสี

แผ่นหน้าล็อกและอุปกรณ์รับกลอน

เหล็กชุบสังกะสี

โครงสร้างและการทำงานของรุ่นย่อยนี้

156010700 เป็นรายการสั่งซื้อเฉพาะในซีรีส์ 56010 ที่มีระยะถอย 70 mm. การกำหนดค่าจุดล็อก 1 และการทำงานกลอนตายสามจังหวะอธิบายคนละคุณลักษณะ. รุ่นหลายจุดล็อกต้องตรวจสอบก้านต่อขยายและอุปกรณ์รับกลอนบนล่างด้วย, ห้ามถือว่าโครงสร้างรุ่นจุดล็อกเดียวมีจุดเชื่อมก้านอยู่แล้ว.

วิธีตรวจสอบขนาดติดตั้ง

รุ่นนี้มีระยะถอย 70 mm, หมายถึงระยะจากจุดอ้างอิงที่กำหนดบนแผ่นหน้าขอบประตูถึงแนวแกนใช้งาน. ความกว้างแผ่นหน้าล็อก, ระยะศูนย์กลางและความลึกภายนอกตัวล็อกเป็นขนาดคนละทิศทาง, ไม่ควรใช้แทนกัน.

เมื่อเปลี่ยนให้บันทึกรหัสเต็มของล็อกเดิม รูปปลายแผ่นหน้าล็อก อุปกรณ์ใช้งานด้านในและด้านนอกประตู และตำแหน่งอุปกรณ์รับกลอน; เมื่อต้องเปลี่ยนทิศเปิดหรือก้านเชื่อมกลไก ให้ยืนยันจุดเชื่อมต่อตามคู่มือผลิตภัณฑ์.

ข้อจำกัด

• ระยะถอยในตารางของ 156010500 คือ 52 mm, ไม่ใช่ 50 ในรหัสรุ่น; บันทึกตามค่าในตาราง.
• ก้านต่อขยายและอุปกรณ์รับกลอนพื้นเป็นอุปกรณ์เสริมตามสั่ง, ไม่ถือเป็นอุปกรณ์มาตรฐาน.
• การรับรองซีรีส์หรือคำอธิบายการใช้งานกันไฟหรือทางหนีภัยในแค็ตตาล็อกไม่ได้หมายความว่ารุ่นนี้จะผ่านข้อกำหนดปัจจุบันเมื่อติดตั้งในชุดประตูใดก็ตาม
• ต้องตรวจสอบอุปกรณ์ตามรุ่นและคู่มือติดตั้งที่ตรงกัน; ไส้กุญแจ ก้าน หรือแหวนครอบที่ระบุว่าจัดหาเมื่อสั่งเพิ่มเติมไม่ถือเป็นอุปกรณ์มาตรฐาน

แหล่งอ้างอิง

เอกสารผู้ผลิตแสดงในภาษาต้นฉบับ
