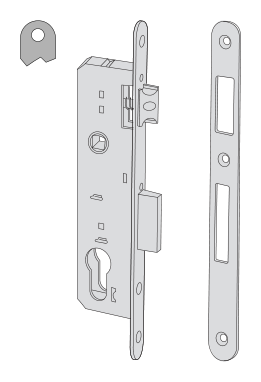

CISA 5C032 มอร์ทิสล็อกลิ้นสปริงและกลอนตายระยะถอยแคบ (ระยะถอย 30 mm; 15C032300)

ขนาดตัวล็อกและพื้นที่ติดตั้ง

เทียบระยะจากแผ่นหน้าถึงศูนย์กลาง ระยะระหว่างศูนย์กลาง แผ่นหน้า และจุดยึดกับแบบของรุ่นนั้น

ข้อมูลจำเพาะ

ระยะถอย

30 mm

ปลายแผ่นหน้าล็อก

ปลายมน

ความกว้างแผ่นหน้าล็อก

22 mm

ระยะศูนย์กลาง

85 mm

จำนวนจังหวะกลอนตาย

1

การกำหนดค่าลิ้นกลอน

ลิ้นสปริงและกลอนตาย

ตัวเรือนล็อก

เหล็กชุบสังกะสี

ความหนากลอนตาย

9.5 mm

โครงสร้างและการทำงานของรุ่นย่อยนี้

15C032300 เป็นรายการสั่งซื้อเฉพาะในซีรีส์ 5C032 ที่มีระยะถอย 30 mm. แผ่นหน้าปลายมนและระยะถอยน้อยใช้กับขอบประตูที่มีพื้นที่จำกัด. แค็ตตาล็อกระบุซีรีส์นี้เป็นซีรีส์ทดแทน 5C031, แต่การเปลี่ยนโดยไม่แก้ร่องทำได้หรือไม่ยังต้องตรวจสอบรูประตูจริงและขนาดล็อกเดิม.

วิธีตรวจสอบขนาดติดตั้ง

รุ่นนี้มีระยะถอย 30 mm, หมายถึงระยะจากจุดอ้างอิงที่กำหนดบนแผ่นหน้าขอบประตูถึงแนวแกนใช้งาน. ความกว้างแผ่นหน้าล็อก, ระยะศูนย์กลางและความลึกภายนอกตัวล็อกเป็นขนาดคนละทิศทาง, ไม่ควรใช้แทนกัน.

เมื่อเปลี่ยนให้บันทึกรหัสเต็มของล็อกเดิม รูปปลายแผ่นหน้าล็อก อุปกรณ์ใช้งานด้านในและด้านนอกประตู และตำแหน่งอุปกรณ์รับกลอน; เมื่อต้องเปลี่ยนทิศเปิดหรือก้านเชื่อมกลไก ให้ยืนยันจุดเชื่อมต่อตามคู่มือผลิตภัณฑ์.

ข้อจำกัด

• ตารางระบุระยะถอยของ 20 ในรหัสรุ่นชัดเจนว่าเป็น 21 mm, บันทึกขนาดตามตาราง, ไม่คำนวณจากรหัส.
• การรับรองซีรีส์หรือคำอธิบายการใช้งานกันไฟหรือทางหนีภัยในแค็ตตาล็อกไม่ได้หมายความว่ารุ่นนี้จะผ่านข้อกำหนดปัจจุบันเมื่อติดตั้งในชุดประตูใดก็ตาม
• ต้องตรวจสอบอุปกรณ์ตามรุ่นและคู่มือติดตั้งที่ตรงกัน; ไส้กุญแจ ก้าน หรือแหวนครอบที่ระบุว่าจัดหาเมื่อสั่งเพิ่มเติมไม่ถือเป็นอุปกรณ์มาตรฐาน

แหล่งอ้างอิง

เอกสารผู้ผลิตแสดงในภาษาต้นฉบับ
