ขนาดตัวล็อกและพื้นที่ติดตั้ง
| ข้อมูลจำเพาะ | ขนาดจากเอกสารของรุ่น |
|---|---|
| ระยะถอย (ระยะถอย) | 90 mm |
| ความสูงตัวเรือนล็อก | 78 mm |
| ความกว้างแผ่นหน้าล็อก | 25 mm |
| ระยะศูนย์กลางแนวแกนมือจับถึงดอกกุญแจ | 67 mm |
เทียบระยะจากแผ่นหน้าถึงศูนย์กลาง ระยะระหว่างศูนย์กลาง แผ่นหน้า และจุดยึดกับแบบของรุ่นนั้น
ดูรายการที่เกี่ยวข้องข้อมูลจำเพาะ
- ซีรีส์ผลิตภัณฑ์
- 17358
- ระยะถอย (ระยะถอย)
- 90 mm
- ระบบกุญแจ
- ดอกกุญแจสองเขี้ยว
- โครงสร้างตัวล็อก
- มอร์ทิสล็อกดอกกุญแจสองเขี้ยวควบคุมด้วยไฟฟ้าพร้อมจุดล็อกเพิ่มเติม
- ความสูงตัวเรือนล็อก
- 78 mm
- ความกว้างแผ่นหน้าล็อก
- 25 mm
- การเคลือบผิวตัวเรือนและแผ่นหน้าล็อก
- ชุบสังกะสี
- วัสดุกลอนตาย
- เหล็กชุบนิกเกิล
- จำนวนจังหวะยื่นของกลอนตาย (ข้อความต้นฉบับ จังหวะ)
- 4
- ระยะศูนย์กลางแนวแกนมือจับถึงดอกกุญแจ
- 67 mm
- การเชื่อมจุดล็อกเพิ่มเติม
- ปลอกเกลียว M8
- แรงดันแหล่งจ่ายไฟ
- 12 V (หน้านี้ไม่ได้ระบุ AC/DC)
- กระแสไฟฟ้าในแค็ตตาล็อก
- 1.7 A
- ฟังก์ชันลิ้นสปริง
- ลิ้นสปริงป้องกันการดันกลับ, ค้างเปิด
- ชิ้นส่วนปรับตั้ง
- ลิ้นสปริงและเดือยเสริม
ความเข้ากันได้ของโครงสร้างและขนาด
จุดอ้างอิงการวัดระยะถอยคงที่ 90 mm คือระยะในแนวนอนจากแผ่นหน้าขอบประตูถึงแนวแกนหมุนดอกกุญแจ; ไม่ใช่ความลึกรวมตัวเรือนล็อก. ความสูงตัวเรือนล็อก 78 mm, ความกว้างแผ่นหน้าล็อก 25 mm, จำนวนจังหวะยื่นของกลอนตาย 4. พร้อมปลอกเกลียว M8 สำหรับเชื่อมจุดล็อกเพิ่มเติม. ใช้การกำหนดค่าควบคุมด้วยไฟฟ้า 12 V, 1.7 A, มีลิ้นสปริงป้องกันการดันกลับและอุปกรณ์ค้างเปิด.
พารามิเตอร์ไฟฟ้าใช้ระบุผลิตภัณฑ์เท่านั้น; ประเภทแหล่งจ่ายไฟและการเดินสายต้องยืนยันจากเอกสารติดตั้งรุ่นนั้น. เมื่อเตรียมจุดเชื่อมก้านต่อขยาย, ต้องตรวจสอบก้านต่อขยายบนล่างและแป้นรับกลอนที่ตรงกันเพิ่มเติม.
ในการเลือกยังต้องตรวจสอบพื้นที่ติดตั้งภายในบานประตู, ตำแหน่งแป้นรับกลอนและแผ่นปิดทั้งสองด้าน. ระยะถอยคงที่เท่ากันไม่ได้หมายความว่าโครงสร้างต่างกันเปลี่ยนแทนกันได้โดยตรง.
ข้อจำกัด

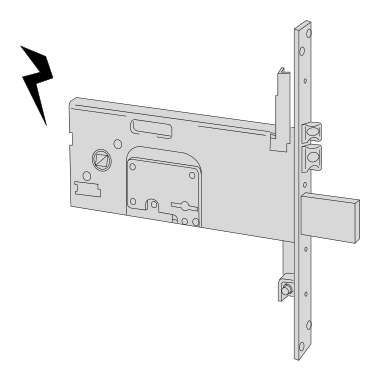

- แผนภาพพารามิเตอร์อธิบายเฉพาะจุดอ้างอิงการวัด, ไม่ได้แสดงรูปร่างผลิตภัณฑ์, ไม่ใช้สำหรับเจาะรูหรือติดตั้ง.
- แป้นรับกลอน ก้านต่อขยาย และอุปกรณ์อื่นที่แค็ตตาล็อกระบุว่าจัดหาเมื่อสั่งเพิ่มเติมไม่ถือเป็นอุปกรณ์มาตรฐาน
- คำอธิบายความเหมาะสมหรือการรับรองซีรีส์ล็อกไม่ได้เป็นคำรับรองว่าชุดประตูทุกรูปแบบเป็นไปตามข้อกำหนดปัจจุบัน.
แหล่งอ้างอิง
CISA 2026 แค็ตตาล็อกภาษาอังกฤษ, หน้าไฟล์ 187 / เลขหน้าพิมพ์ 183เอกสารผู้ผลิตแสดงในภาษาต้นฉบับ
