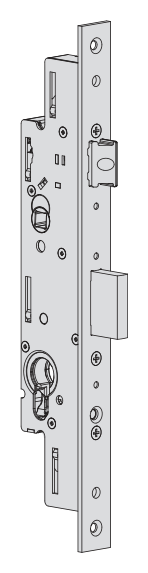

ขนาดตัวล็อกและพื้นที่ติดตั้ง
| ข้อมูลจำเพาะ | ขนาดจากเอกสารของรุ่น |
|---|---|
| ระยะถอย (ระยะถอย) | 40 mm |
| ความหนาตัวเรือนล็อก | 15.5 mm |
| ข้อกำหนดแผ่นหน้าล็อก | 22 × 3 mm |
| ระยะศูนย์กลางมือจับถึงไส้กุญแจ | 85 mm |
เทียบระยะจากแผ่นหน้าถึงศูนย์กลาง ระยะระหว่างศูนย์กลาง แผ่นหน้า และจุดยึดกับแบบของรุ่นนั้น
ดูรายการที่เกี่ยวข้องข้อมูลจำเพาะ
- ซีรีส์ผลิตภัณฑ์
- 49225
- ระยะถอย (ระยะถอย)
- 40 mm
- ระบบกุญแจ
- ไส้กุญแจโปรไฟล์ยูโร
- โครงสร้างตัวล็อก
- มอร์ทิสล็อกเฟืองลิ้นสปริงและกลอนตาย
- รูปแบบส่งกำลัง
- ส่งกำลังด้วยเฟือง
- ความหนาตัวเรือนล็อก
- 15.5 mm
- ข้อกำหนดแผ่นหน้าล็อก
- 22 × 3 mm
- วัสดุแผ่นหน้าล็อก
- สเตนเลส
- วัสดุตัวเรือนล็อก
- โลหะผสมหล่อฉีดชุบสังกะสี
- ช่วงปรับ
- 11–17 mm
- ชิ้นส่วนปรับตั้ง
- ลิ้นสปริงกลับทิศได้
- จุดล็อกเพิ่มเติม
- เตรียมจุดเชื่อมต่อ
- จำนวนจังหวะยื่นของกลอนตาย (ข้อความต้นฉบับ จังหวะ)
- 2
- ระยะศูนย์กลางมือจับถึงไส้กุญแจ
- 85 mm
ความเข้ากันได้ของโครงสร้างและขนาด
จุดอ้างอิงการวัดระยะถอยคงที่ 40 mm คือระยะในแนวนอนจากแผ่นหน้าขอบประตูถึงแนวแกนกลางไส้กุญแจ; ไม่ใช่ความลึกรวมตัวเรือนล็อก. ตัวเรือนล็อกหนา 15.5 mm พร้อมแผ่นหน้าสเตนเลส 22 × 3 mm, ใช้โครงสร้างลิ้นสปริงและกลอนตาย; ระยะศูนย์กลาง 85 mm, การปรับลิ้นสปริง 11–17 mm.
ช่วงปรับลิ้นสปริงหรือลูกกลิ้งต่างจากระยะถอยคงที่; รุ่นลูกกลิ้งไม่เหมือนโครงสร้างที่ใช้มือจับดึงลิ้นสปริงกลับ. ไส้กุญแจและก้านต่อขยายที่เลือกเพิ่มต้องตรวจสอบตามประตูแยกต่างหาก.
ในการเลือกยังต้องตรวจสอบพื้นที่ติดตั้งภายในบานประตู, ตำแหน่งแป้นรับกลอนและแผ่นปิดทั้งสองด้าน. ระยะถอยคงที่เท่ากันไม่ได้หมายความว่าโครงสร้างต่างกันเปลี่ยนแทนกันได้โดยตรง.
ข้อจำกัด
- แผนภาพพารามิเตอร์อธิบายเฉพาะจุดอ้างอิงการวัด, ไม่ได้แสดงรูปร่างผลิตภัณฑ์, ไม่ใช้สำหรับเจาะรูหรือติดตั้ง.
- แป้นรับกลอน ก้านต่อขยาย และอุปกรณ์อื่นที่แค็ตตาล็อกระบุว่าจัดหาเมื่อสั่งเพิ่มเติมไม่ถือเป็นอุปกรณ์มาตรฐาน
- คำอธิบายความเหมาะสมหรือการรับรองซีรีส์ล็อกไม่ได้เป็นคำรับรองว่าชุดประตูทุกรูปแบบเป็นไปตามข้อกำหนดปัจจุบัน.
แหล่งอ้างอิง
CISA 2026 แค็ตตาล็อกภาษาอังกฤษ, หน้าไฟล์ 225 / เลขหน้าพิมพ์ 221เอกสารผู้ผลิตแสดงในภาษาต้นฉบับ
