ขนาดตัวล็อกและพื้นที่ติดตั้ง
| ข้อมูลจำเพาะ | ขนาดจากเอกสารของรุ่น |
|---|---|
| ระยะถอย (ระยะถอย) | 70 mm |
| ความสูงตัวเรือนล็อก | 82 mm |
| ความกว้างแผ่นหน้าล็อก | 25 mm |
| ระยะศูนย์กลางแนวแกนมือจับถึงดอกกุญแจ | 67 mm |
เทียบระยะจากแผ่นหน้าถึงศูนย์กลาง ระยะระหว่างศูนย์กลาง แผ่นหน้า และจุดยึดกับแบบของรุ่นนั้น
ดูรายการที่เกี่ยวข้องข้อมูลจำเพาะ
- ซีรีส์ผลิตภัณฑ์
- 57313
- ระยะถอย (ระยะถอย)
- 70 mm
- ระบบกุญแจ
- ดอกกุญแจสองเขี้ยว
- โครงสร้างตัวล็อก

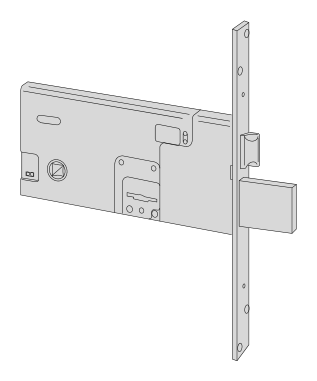

- มอร์ทิสล็อกดอกกุญแจสองเขี้ยวแบบลิ้นสปริงและกลอนตาย
- ความสูงตัวเรือนล็อก
- 82 mm
- ความกว้างแผ่นหน้าล็อก
- 25 mm
- การเคลือบผิวตัวเรือนและแผ่นหน้าล็อก
- ชุบสังกะสี
- วัสดุกลอนตาย
- เหล็กชุบนิกเกิล
- จำนวนจังหวะยื่นของกลอนตาย (ข้อความต้นฉบับ จังหวะ)
- 4
- ระยะศูนย์กลางแนวแกนมือจับถึงดอกกุญแจ
- 67 mm
ความเข้ากันได้ของโครงสร้างและขนาด
จุดอ้างอิงการวัดระยะถอยคงที่ 70 mm คือระยะในแนวนอนจากแผ่นหน้าขอบประตูถึงแนวแกนหมุนดอกกุญแจ; ไม่ใช่ความลึกรวมตัวเรือนล็อก. ความสูงตัวเรือนล็อก 82 mm, ความกว้างแผ่นหน้าล็อก 25 mm, จำนวนจังหวะยื่นของกลอนตาย 4.
โครงสร้างดอกกุญแจสองเขี้ยวต่างจากตัวล็อกแบบไส้กุญแจโปรไฟล์ยูโร, ควรตรวจสอบรูกุญแจและอุปกรณ์ใช้งานของประตูเดิม. กลุ่มนี้ในแค็ตตาล็อกไม่ได้ระบุก้านเชื่อมเพิ่มเติมเป็นโครงสร้างมาตรฐาน, ห้ามสรุปว่ามีจุดเชื่อมต่อนี้เพียงเพราะตัวเรือนล็อกคล้ายกัน.
ในการเลือกยังต้องตรวจสอบพื้นที่ติดตั้งภายในบานประตู, ตำแหน่งแป้นรับกลอนและแผ่นปิดทั้งสองด้าน. ระยะถอยคงที่เท่ากันไม่ได้หมายความว่าโครงสร้างต่างกันเปลี่ยนแทนกันได้โดยตรง.
ข้อจำกัด
- แผนภาพพารามิเตอร์อธิบายเฉพาะจุดอ้างอิงการวัด, ไม่ได้แสดงรูปร่างผลิตภัณฑ์, ไม่ใช้สำหรับเจาะรูหรือติดตั้ง.
- แป้นรับกลอน ก้านต่อขยาย และอุปกรณ์อื่นที่แค็ตตาล็อกระบุว่าจัดหาเมื่อสั่งเพิ่มเติมไม่ถือเป็นอุปกรณ์มาตรฐาน
- คำอธิบายความเหมาะสมหรือการรับรองซีรีส์ล็อกไม่ได้เป็นคำรับรองว่าชุดประตูทุกรูปแบบเป็นไปตามข้อกำหนดปัจจุบัน.
แหล่งอ้างอิง
CISA 2026 แค็ตตาล็อกภาษาอังกฤษ, หน้าไฟล์ 188 / เลขหน้าพิมพ์ 184เอกสารผู้ผลิตแสดงในภาษาต้นฉบับ
