ขนาดตัวล็อกและพื้นที่ติดตั้ง
| ข้อมูลจำเพาะ | ขนาดจากเอกสารของรุ่น |
|---|---|
| ความกว้างแผ่นหน้าล็อก | 22 mm |
| ระยะศูนย์กลาง | 85 mm |
เทียบระยะจากแผ่นหน้าถึงศูนย์กลาง ระยะระหว่างศูนย์กลาง แผ่นหน้า และจุดยึดกับแบบของรุ่นนั้น
ดูรายการที่เกี่ยวข้องข้อมูลจำเพาะ
- ซีรีส์
- ตัวล็อกกลอนหมุน
- วิธีขับเคลื่อน
- กลไก
- โครงสร้างการล็อก
- กลอนตายและลิ้นสปริง
- ระยะถอย E
- 35 mm
- ความกว้างแผ่นหน้าล็อก
- 22 mm
- รูปหน้าตัดแผ่นหน้าล็อก
- แบน
- วัสดุแผ่นหน้าล็อก
- สเตนเลส
- จุดเชื่อมต่อไส้กุญแจ
- สั่งไส้กุญแจโปรไฟล์ยูโรแยกต่างหาก
- ระยะศูนย์กลาง
- 85 mm
- การปรับลิ้นสปริง
- 11–17 mm
- จุดเชื่อมต่อขยายจุดล็อก
- เตรียมตำแหน่งขยายจุดล็อก, พินเกลียวเชื่อมก้านต่อขยาย
ขนาดติดตั้งและแผ่นหน้าล็อก
ระยะถอยรุ่นนี้ 35 mm, ความกว้างแผ่นหน้าล็อก 22 mm, ระยะศูนย์กลาง 85 mm. ระยะถอยในแนวนอนและระยะศูนย์กลางในแนวตั้งต้องตรงกันแยกแต่ละค่า, ใช้ความหนาประตูแทนไม่ได้.

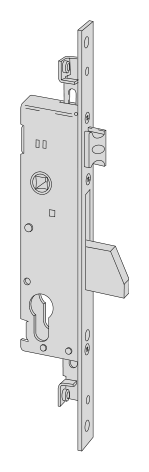

โครงสร้างการล็อกและอุปกรณ์ที่ใช้ร่วมกัน
ลิ้นสปริงทำหน้าที่กำหนดตำแหน่งบานประตูเมื่อปิด, กลอนตายทำหน้าที่ล็อก; เมื่อติดตั้งให้ตรวจสอบพื้นผิวสัมผัสลิ้นสปริงแยกต่างหาก, ช่องรับกลอนตายและตำแหน่งใช้งานไส้กุญแจ. รุ่นนี้เตรียมจุดขยายการล็อกและใช้พินเกลียวเชื่อมก้านต่อขยาย, ต้องเลือกก้านเชื่อมและชุดเปลี่ยนทิศทางที่ระบุในแค็ตตาล็อกเพิ่มเติมตามแผนติดตั้ง.
หน้านี้เป็นรุ่นขับเคลื่อนด้วยกลไก หากต้องใช้มอเตอร์ อุปกรณ์ค้างเปิด หรือแป้นรับกลอนไฟฟ้า ต้องตรวจสอบรุ่นที่อุปกรณ์นั้นรองรับ
ข้อจำกัด
- ภาพขนาดอธิบายเฉพาะความสัมพันธ์ของขนาดที่ระบุ ไม่ได้แสดงรูปร่างผลิตภัณฑ์ ตำแหน่งรูยึด หรือแบบติดตั้ง
- ตรวจสอบช่องรับ ชิ้นส่วนเชื่อมต่อ และความเหมาะสมกับระบบประตูครบชุดตามเอกสารติดตั้งของผู้ผลิตสำหรับรุ่นนั้น
แหล่งอ้างอิง
CISA แค็ตตาล็อกภาษาอังกฤษ, เลขหน้าพิมพ์ 248 / PDF252 หน้าเอกสารผู้ผลิตแสดงในภาษาต้นฉบับ
