CISA Locking Line ทองเหลือง 121011300 แม่กุญแจห่วงรูป U · ช่องว่างภายใน 16.2×24 mm

ขนาดแม่กุญแจและห่วงกุญแจ

เปรียบเทียบเส้นผ่านศูนย์กลาง ความกว้างภายใน และความยาวของห่วงกุญแจกับช่องสายยู ตรวจสอบระยะว่างสำหรับการเปิด

ข้อมูลจำเพาะ

ซีรีส์ / ระบบกุญแจ

Locking Line ทองเหลือง

โครงสร้าง

แม่กุญแจห่วงรูป U

ความกว้างตัวล็อก A

30 mm

ความกว้างช่องว่างในห่วงกุญแจ C

16.2 mm

เส้นผ่านศูนย์กลางห่วงกุญแจ D

4.7 mm

ความสูงช่องว่างในห่วงกุญแจ L

24 mm

ความหนาตัวล็อก S

13.8 mm

วัสดุตัวล็อก

ทองเหลืองทั้งชิ้น, ขัดด้วยสายพานทราย

วัสดุห่วงกุญแจ

เหล็กชุบคาร์บอนไนไตรดิ้ง, ชุบนิกเกิล

จำนวนพินในแค็ตตาล็อก

4

ล็อกห่วงกุญแจทั้งสองด้าน

แค็ตตาล็อกระบุ

ช่องว่างภายในและความเข้ากันได้กับห่วงรับกุญแจ

ช่องว่างภายในห่วงกุญแจรุ่นนี้คือ C=16.2 mm, L=24 mm, เส้นผ่านศูนย์กลางห่วงกุญแจ D=4.7 mm; ความกว้างตัวล็อก A=30 mm, หนา S=13.8 mm.

C คือความกว้างช่องว่างระหว่างด้านในทั้งสองของห่วงกุญแจ, L คือความสูงช่องว่างใต้ห่วงกุญแจ; D ระบุเส้นผ่านศูนย์กลางห่วงกุญแจ. เส้นผ่านศูนย์กลางรูรับห่วงและระยะห่างห่วงรับเป็นเงื่อนไขต่างกัน, ความสูงช่องว่างเพียงพอไม่ได้หมายความว่าจะสอดผ่านได้.

ดอกกุญแจ, ขอบเขตของวัสดุและโครงสร้าง

ซีรีส์นี้มีทั้งห่วงมาตรฐานและห่วงยาว, ควรตรวจสอบความสูงช่องว่างห่วงตามรายการสั่งซื้อเฉพาะ. ความกว้างตัวล็อกเท่ากันไม่ได้รับประกันว่าความสูงช่องว่างห่วงจะเท่ากัน.

ข้อจำกัด

• ขนาดในแค็ตตาล็อกใช้เลือกเบื้องต้น; รูปร่างผลิตภัณฑ์ พื้นที่เปิด และการกำหนดค่าที่ส่งมอบให้ยึดตามคำอธิบายผู้ผลิตสำหรับรุ่นนั้น

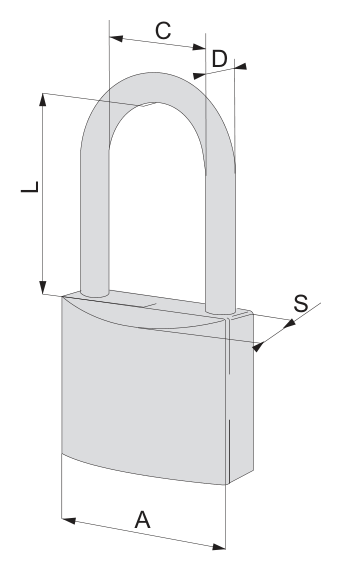

• ภาพที่จัดทำขึ้นอธิบายเฉพาะทิศทางการวัดสามด้าน C, L และ D ไม่ได้แสดงรูปร่างจริง มาตราส่วน หรือระดับการป้องกันของตัวล็อก
