CISA AP4 S 33/33 Ruột khóa hai đầu có ly hợp (10P3S110012)

Kích thước ruột khóa

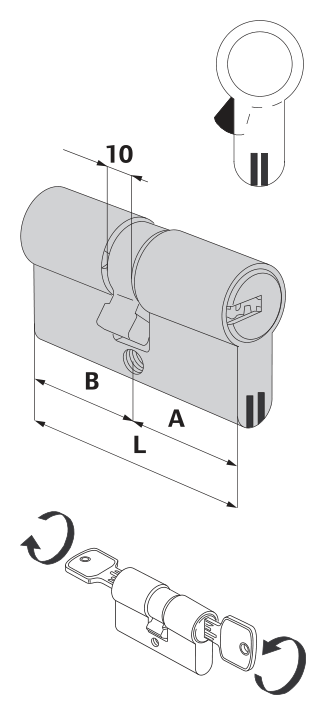

Đo hai phía từ vít cố định. Kiểm tra biên dạng, cam và phiên bản ruột khóa.

Thông số kỹ thuật

Hệ chìa khóa

AP4 S

Kết cấu

Ruột khóa hai đầu có ly hợp

Kích thước thương mại

33/33

Kích thước A

32.5 mm

Kích thước B

32.5 mm

Tổng chiều dài L

65 mm

Cấu trúc mã hóa

Số vị trí chốt trong bảng đặt hàng 12

Kết cấu thân khóa

Thân khóa bằng đồng thau, lõi gia cường chống gãy bằng hai vật liệu

Kiểu chìa khóa

Chìa dẹt hợp kim niken bạc, cắm được hai chiều, có phần tử chuyển động

Cơ cấu vận hành

Cam DIN có ly hợp

Mã linh kiện chìa khóa trong catalogue

1.00810.00.0

Vận hành và kích thước của phiên bản này

10P3S110012 có kết cấu ruột khóa hai đầu với ly hợp, A=32.5 mm, B=32.5 mm, tổng hai đoạn là L=65 mm. Hai đoạn trái và phải dài bằng nhau, vẫn cần kiểm tra ốp có giúp duy trì yêu cầu đối xứng thực tế ở hai mặt cửa hay không.

Hệ chìa khóa và kiểm tra lắp đặt

Mã linh kiện chìa khóa AP4 S là 1.00810.00.0, dùng cổ chìa dài để phù hợp với ốp bảo vệ. Dòng này có chốt thép thấm cacbon nitơ và chốt dẫn động nhiều hình dạng; thẻ bảo mật dùng cho quy trình sao chìa được bảo vệ, không phải cơ sở chứng minh các hệ khác nhau tương thích.

Khi lựa chọn 10P3S110012, trước tiên ghi lại kích thước thương mại 33/33, sau đó đối chiếu kích thước thực tế 32.5+32.5=65 mm với bản vẽ. Kích thước thương mại dùng để xác định mã đặt hàng, không cộng trực tiếp hai số nguyên để suy ra chiều dài ngoài thực tế.

Giới hạn

• Kích thước được chia theo mốc giữa trong hình catalogue; A và B không mặc nhiên tương ứng mặt ngoài và mặt trong cửa. Khi lắp cần kiểm tra thêm giao diện cam với thân khóa, độ dày cửa và độ dày ốp.
• Mã và kích thước trong catalogue không chứng minh tình trạng tồn kho hiện tại hay chứng nhận cho cả bộ cửa; trước khi mua, kiểm tra nhãn hàng thực tế và tài liệu lắp đặt của nhà sản xuất.
