CISA AP4 S 30/10 Halbzylinder (10P31402012)

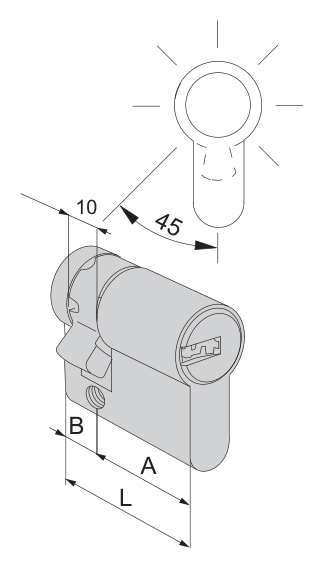

Produktmaße

Vergleichen Sie Außenmaße und Befestigungspunkte mit den Unterlagen des konkreten Produkts.

Technische Daten

Schließsystem

AP4 S

Aufbau

Halbzylinder

Bestellmaß

30/10

Maß A

29.5 mm

Maß B

10 mm

Gesamtlänge L

39.5 mm

Codierungsaufbau

Anzahl der Stiftpositionen in der Bestelltabelle 12

Aufbau des Schloss- bzw. Zylinderkörpers

Messingkörper, Bruchhemmender Verstärkungskern aus zwei Werkstoffen

Schlüsselausführung

Wendeflachschlüssel aus Neusilber mit beweglichem Element

Betätigungsmechanismus

Schließbart in 8 Positionen verstellbar

Schlüsselartikelnummer laut Katalog

1.00810.00.0

Betätigung und Maße dieser Ausführung

10P31402012 wird nur einseitig mit einem Schlüssel betätigt, A=29.5 mm, anderer Abschnitt B=10 mm; das Bestellmaß 30/10 bezeichnet keine Doppelzylinderausführung mit beidseitigem Schlüsseleintritt. Schließbart in 8 Positionen verstellbar, zur Anpassung Ausgangswinkel und Antriebsanforderungen des Schlosses prüfen.

Schließsystem und Einbauprüfung

Die Schlüsselartikelnummer von AP4 S lautet 1.00810.00.0, mit langem Schlüsselhals für die Schutzrosette. Die Serie enthält Stifte aus carbonitriertem Stahl und unterschiedlich geformte Gehäusestifte; Sicherungskarte dient dem geschützten Verfahren zur Schlüsselnachfertigung, kein Nachweis der Kompatibilität unterschiedlicher Systeme.

Bei der Auswahl zunächst für 10P31402012 das Bestellmaß 30/10 notieren, anschließend anhand der Zeichnung das tatsächliche Maß 29.5+10=39.5 mm prüfen. Das Bestellmaß dient der Bestellidentifikation, die beiden ganzen Zahlen dürfen nicht einfach zur tatsächlichen Außenlänge addiert werden.

Einschränkungen

• Die Maße sind an der mittleren Bezugslinie der Katalogzeichnung geteilt; A und B entsprechen nicht automatisch der Türaußen- und Türinnenseite. Beim Einbau zusätzlich die Schließbartschnittstelle, die Türstärke und die Rosettenstärke prüfen.
• Katalogmodelle und Maße belegen weder den aktuellen Lagerbestand noch eine Zertifizierung der gesamten Tür; vor dem Kauf das Typenschild der tatsächlichen Lieferung und die Einbauunterlagen des Herstellers prüfen.
