CISA RS5 30/65 Doppelzylinder mit Kupplung (10R3M141012)

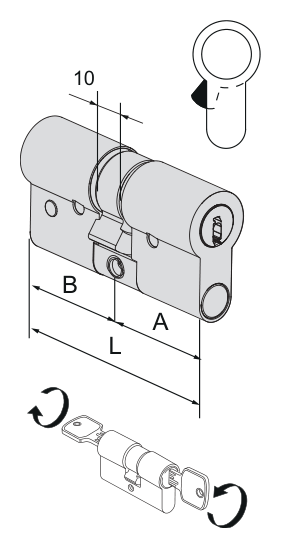

Zylindermaße

Messen Sie beide Seiten ab der Befestigungsschraube. Prüfen Sie Profil, Schließbart und Ausführung des Zylinders.

Technische Daten

Schließsystem

RS5

Aufbau

Doppelzylinder mit Kupplung

Bestellmaß

30/65

Maß A

29.5 mm

Maß B

64.5 mm

Gesamtlänge L

94 mm

Codierungsaufbau

16 aktive Stifte, 5 Reihen, zusätzlich mit beidseitigen Kontrollstiften

Aufbau des Schloss- bzw. Zylinderkörpers

Modularer Messingkörper, Verlängerungsverbinder aus Zinklegierung

Schlüsselausführung

Wendeflachschlüssel aus Neusilber mit beweglichem Element

Betätigungsmechanismus

Kupplungsschließbart DIN

Schlüsselartikelnummer laut Katalog

1.00820.00.0

Spalte der Stiftpositionen in der Bestelltabelle

18 (Die technische Beschreibung nennt zusätzlich 16 aktive Stifte und beidseitige Kontrollstifte)

Montage des Schlosskörpers

Laut Katalog ausdrücklich modular

Betätigung und Maße dieser Ausführung

10R3M141012 ist als Doppelzylinder mit Kupplung ausgeführt, A=29.5 mm, B=64.5 mm, die beiden Abschnitte ergeben zusammen L=94 mm. Die beiden Abschnitte unterscheiden sich um 35 mm, nicht allein anhand der Gesamtlänge durch einen symmetrischen Zylinder ersetzen oder die Abschnitte vertauschen. Diese Bestellzeile bezeichnet eine im Katalog ausdrücklich modulare Ausführung; für Erweiterung oder Reparatur die zugehörigen Verbindungsteile prüfen, Module anderer Serien nicht ohne Weiteres verwenden.

Schließsystem und Einbauprüfung

Die Katalogartikelnummer des Schlüssels für RS5 lautet 1.00820.00.0, Schlüsselblattlänge 16 mm. Der Körper ist modular aufgebaut, Stifte und Schutzeinsätze bestehen aus carbonitriertem Stahl; Änderungen der Baulänge müssen weiterhin den Anforderungen des Herstellers zur Modulkompatibilität entsprechen.

Bei der Auswahl zunächst für 10R3M141012 das Bestellmaß 30/65 notieren, anschließend anhand der Zeichnung das tatsächliche Maß 29.5+64.5=94 mm prüfen. Das Bestellmaß dient der Bestellidentifikation, die beiden ganzen Zahlen dürfen nicht einfach zur tatsächlichen Außenlänge addiert werden.

Einschränkungen

• Die Maße sind an der mittleren Bezugslinie der Katalogzeichnung geteilt; A und B entsprechen nicht automatisch der Türaußen- und Türinnenseite. Beim Einbau zusätzlich die Schließbartschnittstelle, die Türstärke und die Rosettenstärke prüfen.
• Katalogmodelle und Maße belegen weder den aktuellen Lagerbestand noch eine Zertifizierung der gesamten Tür; vor dem Kauf das Typenschild der tatsächlichen Lieferung und die Einbauunterlagen des Herstellers prüfen.
