CISA Tekno iNOVATE 85/30 Doppelzylinder mit verstellbarer Knaufwelle (10T317D1012)

Zylindermaße

Messen Sie beide Seiten ab der Befestigungsschraube. Prüfen Sie Profil, Schließbart und Ausführung des Zylinders.

Technische Daten

Schließsystem

Tekno iNOVATE

Aufbau

Doppelzylinder mit verstellbarer Knaufwelle

Bestellmaß

85/30

Maß A

84.5 mm

Maß B

29.5 mm

Gesamtlänge L

114 mm

Codierungsaufbau

11 Stiftpositionen: 7 aktiv, 4 passiv

Aufbau des Schloss- bzw. Zylinderkörpers

Messingkörper und Messingkern

Schlüsselausführung

Wendeflachschlüssel aus Neusilber

Betätigungsmechanismus

Betätigung über Knaufwelle

Schlüsselartikelnummer laut Katalog

1.00690.10.0

Montage des Schlosskörpers

Laut Katalog ausdrücklich modular

Betätigung und Maße dieser Ausführung

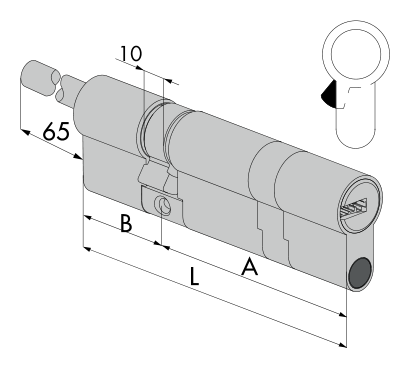

Die Knaufwelle von 10T317D1012 liegt in der Zeichnung auf Seite B; Körper B=29.5 mm, Schlüsselseite A=84.5 mm, L=114 mm enthält nicht die vorstehende Knaufwelle. Der Zylinderknauf selbst ist ein gesondert zu prüfendes Betätigungsteil, eine Ausführung mit Welle bedeutet nicht, dass ein vollständiger Zylinderknauf mitgeliefert wird. Diese Bestellzeile bezeichnet eine im Katalog ausdrücklich modulare Ausführung; für Erweiterung oder Reparatur die zugehörigen Verbindungsteile prüfen, Module anderer Serien nicht ohne Weiteres verwenden.

Schließsystem und Einbauprüfung

Die Schlüsselartikelnummer von Tekno iNOVATE lautet 1.00690.10.0, Schlüsselblattlänge 16 mm, Dicke 2.9 mm. Der Zylinderkern enthält beidseitige Kontrollstifte aus Stahl sowie unterschiedlich geformte Gehäusestifte aus gehärtetem Stahl; Schlüsselmaße und beidseitige Zylinderlängen sind getrennt zu prüfen.

Bei der Auswahl zunächst für 10T317D1012 das Bestellmaß 85/30 notieren, anschließend anhand der Zeichnung das tatsächliche Maß 84.5+29.5=114 mm prüfen. Das Bestellmaß dient der Bestellidentifikation, die beiden ganzen Zahlen dürfen nicht einfach zur tatsächlichen Außenlänge addiert werden.

Einschränkungen

• Die Maße sind an der mittleren Bezugslinie der Katalogzeichnung geteilt; A und B entsprechen nicht automatisch der Türaußen- und Türinnenseite. Beim Einbau zusätzlich die Schließbartschnittstelle, die Türstärke und die Rosettenstärke prüfen.
• Katalogmodelle und Maße belegen weder den aktuellen Lagerbestand noch eine Zertifizierung der gesamten Tür; vor dem Kauf das Typenschild der tatsächlichen Lieferung und die Einbauunterlagen des Herstellers prüfen.
• Der Katalog führt Zylinderknäufe der Serien 06353, 06355, 06356 und 06357 als auf Anfrage erhältlich auf; sie gehören nicht zum Standardlieferumfang dieser Zeile.
