Name: CISA ASIX 30/30 Doppelzylinder mit beidseitigem Schlüssel und Spezialschließbart von 90° (10E30307012)
Brand: CISA

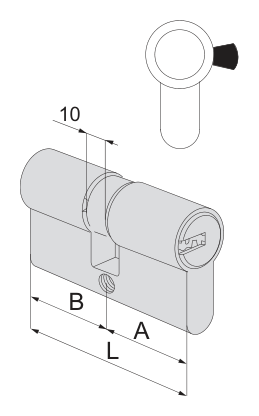

CISA 10E30307012 — Abbildung der Serienbauart, kein Foto dieser Größenvariante; Modellspezifikationen prüfen. — Abbildung der Serienbauart, kein Foto dieser Größenvariante; Modellspezifikationen prüfen.Bildquelle

CISA 10E30307012 B 29.5 mm, A 29.5 mm, eigene Messzeichnung des Körpers L 59 mm — Eigene schematische Darstellung der Abschnittsmessung dieser Website: Entspricht der Originalzeichnung, B links, A rechts, an der Achse der mittleren Befestigungsschraube geteilt. L beschreibt nur den Körper, ohne vorstehende Welle oder Zylinderknauf. Nicht maßstäblich, keine tatsächliche Produktkontur, keine Einbauzeichnung.

Zylindermaße

Maße aus den Modellunterlagen
Technische Daten	Maße aus den Modellunterlagen
Gesamtlänge L	59 mm
Länge der Seite A	29.5 mm
Länge der Seite B	29.5 mm

Messen Sie beide Seiten ab der Befestigungsschraube. Prüfen Sie Profil, Schließbart und Ausführung des Zylinders.

Zugehöriges Verzeichnis öffnen

Technische Daten

Schließsystem: ASIX
Aufbau: Doppelzylinder mit beidseitigem Schlüssel und Spezialschließbart von 90°
Betätigungsart: Beidseitiger Schlüssel
Nennmaß laut Katalog: 30/30 mm
Gesamtlänge L: 59 mm
Länge der Seite A: 29.5 mm
Länge der Seite B: 29.5 mm
Stiftanzahl laut Katalog: 6
Maßbezug: Achse der mittleren Befestigungsschraube; in der Originalzeichnung liegt B links, A liegt rechts
Schließbartausführung: Spezialschließbart für Serie 46305 mit 90°

Maße und Einbaurichtung

Bei diesem Modell gilt A=29.5 mm, B=29.5 mm, Körper L=59 mm; die Abschnitte A und B sind gleich lang. Das tabellarische Nennmaß 30/30 dient der Bestellidentifikation, für die tatsächliche Länge sind die Spalten A, B und L maßgeblich.

Die Originalzeichnung ist an der Achse der mittleren Befestigungsschraube geteilt, Abschnitt B liegt links, Abschnitt A liegt rechts. Die Orientierung anhand der Rosetten auf beiden Türseiten und der Betätigungsart bestimmen, Türinnen- und Türaußenseite nicht aus der Links-rechts-Anordnung auf der Seite ableiten.

Betätigungsaufbau und passende Komponenten

Der Spezialschließbart mit 90° ist für die im Katalog angegebene Schlossserie 46305 bestimmt; Gleiche Außenmaße bedeuten keine Austauschbarkeit mit gewöhnlichen DIN-Schließbartausführungen.

Dieses Modell besitzt einen Spezialschließbart für Serie 46305 mit 90°; Schließbartposition und Schlosskompatibilität zusammen mit der Länge prüfen.

Einschränkungen

A und B sind entsprechend der Originalzeichnung des Herstellers angegeben und bezeichnen nicht unmittelbar die Türinnen- oder Türaußenseite; vor dem Einbau die Betätigungsseite prüfen.
Katalognennmaße unterscheiden sich von den tatsächlichen Messmaßen, die Summe der Bestellmaße darf L nicht ersetzen.
Die eigene Zeichnung erläutert nur die Abschnittslängen des Körpers; sie zeigt weder die tatsächliche Kontur noch die Bearbeitung des Wellenendes und ist keine Einbauschablone.

Quellen

CISA englischer Katalog, physische Seite 111 / gedruckte Seite 107
