CISA C3000 40/55 Europrofilzylinder mit Knaufwelle (10N31242012)

CISA 10N31242012 ist ein Europrofilzylinder mit Knaufwelle der Serie C3000, Katalognennmaß 40/55, tatsächliches Maß A=39.5 mm, B=54.5 mm, Körper L=94 mm, 6 Stifte.

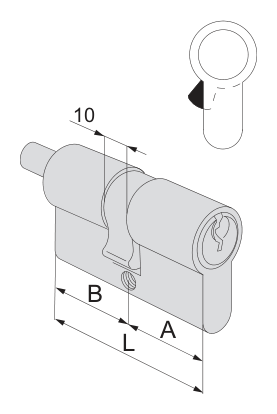

CISA 10N31242012 — Abbildung der Serienbauart, kein Foto dieser Größenvariante; Modellspezifikationen prüfen.
Abbildung der Serienbauart, kein Foto dieser Größenvariante; Modellspezifikationen prüfen.Bildquelle
CISA 10N31242012 B 54.5 mm, A 39.5 mm, eigene Messzeichnung des Körpers L 94 mm
Eigene schematische Darstellung der Abschnittsmessung dieser Website: Entspricht der Originalzeichnung, B links, A rechts, an der Achse der mittleren Befestigungsschraube geteilt. L beschreibt nur den Körper, ohne vorstehende Welle oder Zylinderknauf. Nicht maßstäblich, keine tatsächliche Produktkontur, keine Einbauzeichnung.

Zylindermaße

Maße aus den Modellunterlagen
Technische DatenMaße aus den Modellunterlagen
Gesamtlänge L94 mm
Länge der Seite A39.5 mm
Länge der Seite B54.5 mm

Messen Sie beide Seiten ab der Befestigungsschraube. Prüfen Sie Profil, Schließbart und Ausführung des Zylinders.

Zugehöriges Verzeichnis öffnen

Technische Daten

Schließsystem
C3000
Aufbau
Europrofilzylinder mit Knaufwelle
Betätigungsart
Knaufwelle
Nennmaß laut Katalog
40/55 mm
Gesamtlänge L
94 mm
Länge der Seite A
39.5 mm
Länge der Seite B
54.5 mm
Stiftanzahl laut Katalog
6
Maßbezug
Achse der mittleren Befestigungsschraube; in der Originalzeichnung liegt B links, A liegt rechts
Lieferung des Zylinderknaufs
Zylinderknauf bei Bedarf separat auswählen
Position des Wellenendes
Ende von Abschnitt B (Originalzeichnung)
Unterlagen zur Schlüsselnachfertigung
Sicherungskarte

Maße und Einbaurichtung

Bei diesem Modell gilt A=39.5 mm, B=54.5 mm, Körper L=94 mm; Abschnitt B ist länger als Abschnitt A, und zwar um 15 mm. Das tabellarische Nennmaß 40/55 dient der Bestellidentifikation, für die tatsächliche Länge sind die Spalten A, B und L maßgeblich.

Die Originalzeichnung ist an der Achse der mittleren Befestigungsschraube geteilt, Abschnitt B liegt links, Abschnitt A liegt rechts. Die Schlüsselseite liegt im Abschnitt A, das Ende der Knaufwelle liegt im Abschnitt B; eine umgekehrte Verteilung der Abschnittslängen ist nicht dieselbe Einbaukonfiguration.

Betätigungsaufbau und passende Komponenten

Am Ende des Abschnitts B ist die Montage eines Zylinderknaufs vorgesehen, 06353, 06355, 06356, Zylinderknäufe der Serie 06357 sind Zubehör auf Anfrage.

Einschränkungen

  • A und B sind entsprechend der Originalzeichnung des Herstellers angegeben und bezeichnen nicht unmittelbar die Türinnen- oder Türaußenseite; vor dem Einbau die Betätigungsseite prüfen.
  • Katalognennmaße unterscheiden sich von den tatsächlichen Messmaßen, die Summe der Bestellmaße darf L nicht ersetzen.
  • Die eigene Zeichnung erläutert nur die Abschnittslängen des Körpers; sie zeigt weder die tatsächliche Kontur noch die Bearbeitung des Wellenendes und ist keine Einbauschablone.

Quellen

CISA englischer Katalog, physische Seite 119 / gedruckte Seite 115

Herstellerunterlagen werden in ihrer Originalsprache bereitgestellt.
