CISA C3000 30/10 Einseitiger Europrofil-Halbzylinder (10N31402012)

Produktmaße

Vergleichen Sie Außenmaße und Befestigungspunkte mit den Unterlagen des konkreten Produkts.

Technische Daten

Schließsystem

C3000

Aufbau

Einseitiger Europrofil-Halbzylinder

Betätigungsart

Einseitiger Schlüssel

Nennmaß laut Katalog

30/10 mm

Gesamtlänge L

39.5 mm

Länge der Seite A

29.5 mm

Länge der Seite B

10 mm

Stiftanzahl laut Katalog

6

Maßbezug

Achse der mittleren Befestigungsschraube; in der Originalzeichnung liegt B links, A liegt rechts

Schließbartausführung

In 14 Positionen verstellbarer Schließbart

Unterlagen zur Schlüsselnachfertigung

Sicherungskarte

Maße und Einbaurichtung

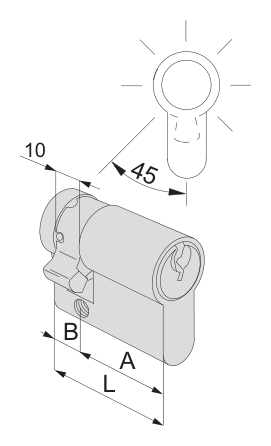

Bei diesem Modell gilt A=29.5 mm, B=10 mm, Körper L=39.5 mm; Abschnitt A ist länger als Abschnitt B, und zwar um 19.5 mm. Das tabellarische Nennmaß 30/10 dient der Bestellidentifikation, für die tatsächliche Länge sind die Spalten A, B und L maßgeblich.

Die Originalzeichnung ist an der Achse der mittleren Befestigungsschraube geteilt, Abschnitt B liegt links, Abschnitt A liegt rechts. Die Orientierung anhand der Rosetten auf beiden Türseiten und der Betätigungsart bestimmen, Türinnen- und Türaußenseite nicht aus der Links-rechts-Anordnung auf der Seite ableiten.

Betätigungsaufbau und passende Komponenten

Die einseitige Schlüsselausführung verwendet einen in 14 Positionen verstellbaren Schließbart; den Einbauraum anhand der kurzen Seite 10 mm und der Länge der Schlüsselseite wählen.

Dieses Modell besitzt einen in 14 Positionen verstellbaren Schließbart; Schließbartposition und Schlosskompatibilität zusammen mit der Länge prüfen.

Einschränkungen

• A und B sind entsprechend der Originalzeichnung des Herstellers angegeben und bezeichnen nicht unmittelbar die Türinnen- oder Türaußenseite; vor dem Einbau die Betätigungsseite prüfen.
• Katalognennmaße unterscheiden sich von den tatsächlichen Messmaßen, die Summe der Bestellmaße darf L nicht ersetzen.
• Die eigene Zeichnung erläutert nur die Abschnittslängen des Körpers; sie zeigt weder die tatsächliche Kontur noch die Bearbeitung des Wellenendes und ist keine Einbauschablone.
