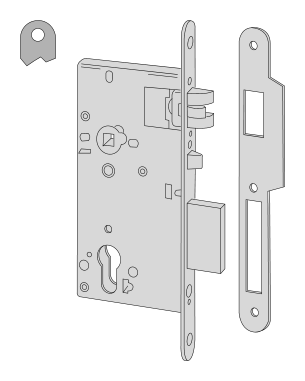

CISA 52711 Schweres Eingangstür-Einsteckschloss (Dornmaß 70 mm; 152711700)

Schloss- und Einbaumaße

Gleichen Sie Dornmaß, Entfernung, Stulp und Befestigungspunkte mit der Zeichnung des konkreten Modells ab.

Technische Daten

Dornmaß

70 mm

Stulpbreite

22 mm

Schlossgehäuse

Verzinkter Stahl

Falle

Umstellbare, vernickelte geräuscharme Ausführung

Stulpenden

Rund

Entfernungsmaß

85 mm

Fallen- und Riegelausführung

Riegel und rückdruckgesicherte Falle

Anzahl der Riegeltouren

1

Riegelausschluss

25 mm

Innen- und Außenbetätigung

Falle durch Drücker oder Zylinder betätigt, Riegel durch Zylinder betätigt

Aufbau und Betätigung dieser Ausführung

152711700 ist eine konkrete Bestellzeile der Serie 52711 mit einem Dornmaß von 70 mm. Beim Eingangsschloss mit rundem Stulp werden Falle und Riegel über unterschiedliche Wege betätigt: Drücker oder Zylinder können auf beiden Seiten die Falle betätigen, der Riegel wird durch den Zylinder betätigt. Der Riegelausschluss 25 mm ist weder Dornmaß noch Türstärke.

Prüfung der Einbaumaße

Das Dornmaß dieses Modells beträgt 70 mm, es bezeichnet den Abstand vom festgelegten Bezug am Türkantestulp bis zur Betätigungsachse. Stulpbreite, Entfernungsmaß und äußere Kastentiefe beschreiben unterschiedliche Richtungen, sie dürfen nicht gegeneinander ausgetauscht werden.

Beim Austausch die vollständige Nummer des alten Schlosses, die Form der Stulpenden, die Innen- und Außenbeschläge sowie die Position des Schließblechs notieren; bei Änderung der Öffnungsrichtung oder der verbundenen Stangen die Schnittstellen anhand der Produktanleitung bestätigen.

Einschränkungen

• Die Brandschutzzertifizierung im Katalog ist auf bestimmte Edelstahlausführungen beschränkt, nicht als aktuelle Konformitätsaussage für diesen Eintrag oder beliebige vollständige Türen übernehmen.
• Serienzertifizierung sowie Brand- oder Fluchttürbeschreibungen im Katalog bedeuten nicht, dass dieses Modell in jeder Türanlage die aktuellen Anforderungen erfüllt.
• Zubehör anhand des jeweiligen Modells und der Einbauanleitung prüfen; auf Anfrage erhältliche Zylinder, Stangen oder Rosetten gehören nicht zum Standardlieferumfang.
