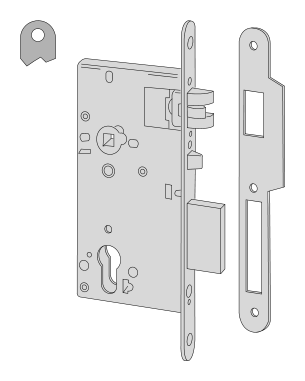

CISA 52860 Schweres Fluchttürschloss mit Funktion A und automatischem Riegel (Dornmaß 70 mm; 152860700)

Schloss- und Einbaumaße

Gleichen Sie Dornmaß, Entfernung, Stulp und Befestigungspunkte mit der Zeichnung des konkreten Modells ab.

Technische Daten

Dornmaß

70 mm

Stulpbreite

22 mm

Schlossgehäuse

Verzinkter Stahl

Falle

Umstellbare, vernickelte geräuscharme Ausführung

Stulpenden

Rund

Entfernungsmaß

85 mm

Funktion

A

Anzahl der Riegeltouren

1

Vierkant

Durchgehend

Riegelausführung

Laut Katalog automatische Freigabe beim Schließen

Außenbetätigung

Falle und Riegel durch Schlüssel betätigt

Innenbetätigung

Schlüssel, Drücker oder Fluchttürverschluss betätigt Falle und Riegel

Aufbau und Betätigung dieser Ausführung

152860700 ist eine konkrete Bestellzeile der Serie 52860 mit einem Dornmaß von 70 mm. Dieser Abschnitt nennt ausdrücklich eine automatische Riegelfreigabe beim Schließen, Anders als die Funktionsausführung A derselben Seite ohne beschriebene Automatikbewegung. Innen kann der Fluchttürverschluss beide Schließelemente betätigen, Außen erfolgt die Betätigung über den Schlüssel.

Prüfung der Einbaumaße

Das Dornmaß dieses Modells beträgt 70 mm, es bezeichnet den Abstand vom festgelegten Bezug am Türkantestulp bis zur Betätigungsachse. Stulpbreite, Entfernungsmaß und äußere Kastentiefe beschreiben unterschiedliche Richtungen, sie dürfen nicht gegeneinander ausgetauscht werden.

Beim Austausch die vollständige Nummer des alten Schlosses, die Form der Stulpenden, die Innen- und Außenbeschläge sowie die Position des Schließblechs notieren; bei Änderung der Öffnungsrichtung oder der verbundenen Stangen die Schnittstellen anhand der Produktanleitung bestätigen.

Einschränkungen

• Vollständige Auslösebedingungen und Bewegungsrichtung der „automatischen Freigabe“ der konkreten Einbauanleitung entnehmen, diese Seite leitet aus der knappen Katalogaussage keine weiteren Betriebszustände ab.
• Serienzertifizierung sowie Brand- oder Fluchttürbeschreibungen im Katalog bedeuten nicht, dass dieses Modell in jeder Türanlage die aktuellen Anforderungen erfüllt.
• Zubehör anhand des jeweiligen Modells und der Einbauanleitung prüfen; auf Anfrage erhältliche Zylinder, Stangen oder Rosetten gehören nicht zum Standardlieferumfang.

Quellen

Herstellerunterlagen werden in ihrer Originalsprache bereitgestellt.
