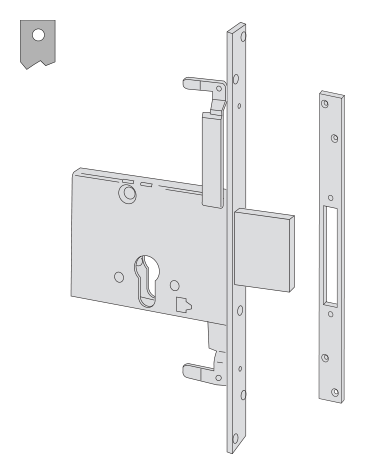

CISA 56015 Einsteckschloss mit dreitourigem Riegel (Dornmaß 60 mm; 156015600)

Schloss- und Einbaumaße

Gleichen Sie Dornmaß, Entfernung, Stulp und Befestigungspunkte mit der Zeichnung des konkreten Modells ab.

Technische Daten

Dornmaß

60 mm

Stulpbreite

25 mm

Fallen- und Riegelausführung

Nur Riegel

Anzahl der Riegeltouren

3

Anzahl der Verriegelungspunkte

3

Schlossgehäuse

Verzinkter Stahl

Riegelmaterial

Verzinkter Stahl

Stulp und Schließblech

Verzinkter Stahl

Aufbau und Betätigung dieser Ausführung

156015600 ist eine konkrete Bestellzeile der Serie 56015 mit einem Dornmaß von 60 mm. Die Konfiguration mit 3 Verriegelungspunkten und die dreitourige Riegelbewegung beschreiben unterschiedliche Merkmale. Bei Mehrpunktvarianten zusätzlich Verlängerungsstangen und obere sowie untere Schließbleche prüfen, bei einer Einpunktvariante keine vorhandene Stangenschnittstelle voraussetzen.

Prüfung der Einbaumaße

Das Dornmaß dieses Modells beträgt 60 mm, es bezeichnet den Abstand vom festgelegten Bezug am Türkantestulp bis zur Betätigungsachse. Stulpbreite, Entfernungsmaß und äußere Kastentiefe beschreiben unterschiedliche Richtungen, sie dürfen nicht gegeneinander ausgetauscht werden.

Beim Austausch die vollständige Nummer des alten Schlosses, die Form der Stulpenden, die Innen- und Außenbeschläge sowie die Position des Schließblechs notieren; bei Änderung der Öffnungsrichtung oder der verbundenen Stangen die Schnittstellen anhand der Produktanleitung bestätigen.

Einschränkungen

• Das tabellarische Dornmaß von 156010500 beträgt 52 mm, nicht der Wert 50 in der Modellnummer; nach dem Tabellenwert erfasst.
• Verlängerungsstangen und Bodenschließbleche sind Zubehör auf Anfrage, kein Standardlieferumfang.
• Serienzertifizierung sowie Brand- oder Fluchttürbeschreibungen im Katalog bedeuten nicht, dass dieses Modell in jeder Türanlage die aktuellen Anforderungen erfüllt.
• Zubehör anhand des jeweiligen Modells und der Einbauanleitung prüfen; auf Anfrage erhältliche Zylinder, Stangen oder Rosetten gehören nicht zum Standardlieferumfang.
