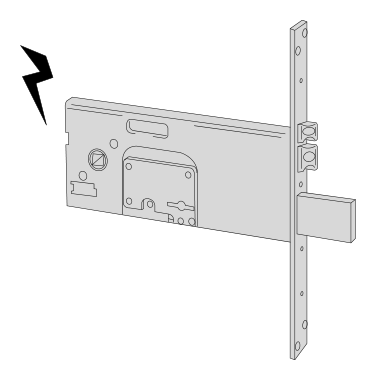

CISA 17353 Elektrisches Doppelbart-Einsteckschloss mit Falle und Riegel (Dornmaß 90 mm; 117353900)

Schloss- und Einbaumaße

Gleichen Sie Dornmaß, Entfernung, Stulp und Befestigungspunkte mit der Zeichnung des konkreten Modells ab.

Technische Daten

Produktserie

17353

Dornmaß (Dornmaß)

90 mm

Schließsystem

Doppelbartschlüssel

Aufbau des Schloss- bzw. Zylinderkörpers

Elektrisches Doppelbart-Einsteckschloss mit Falle und Riegel

Schlosskastenhöhe

78 mm

Stulpbreite

25 mm

Oberflächenbehandlung von Schlosskasten und Stulp

Verzinkt

Riegelmaterial

Vernickelter Stahl

Anzahl der Riegelausschlussstufen (Originalbezeichnung Throws)

4

Achsabstand zwischen Drücker und Schlüssel

67 mm

Versorgungsspannung

12 V (Diese Seite nennt AC/DC nicht)

Strom laut Katalog

1.7 A

Falle Funktion

Rückdruckgesicherte Falle, Offenhaltung

Einstellteile

Falle und Hilfsstift

Bauart und Maßkompatibilität

Der Messbezug des festen Dornmaßes 90 mm ist der horizontale Abstand vom Türkantestulp bis zur Schlüsseldrehachse; dies ist nicht die Gesamttiefe des Schlosskastens. Schlosskastenhöhe 78 mm, Stulpbreite 25 mm, Anzahl der Riegelausschlussstufen 4. Verwendet 12 V, Elektrische Ausführung 1.7 A, mit rückdruckgesicherter Falle und Offenhaltevorrichtung.

Elektrische Parameter dienen nur der Produktidentifikation; Versorgungsart und Verdrahtung anhand der Einbauunterlagen dieses Modells bestätigen. Der Katalog führt bei dieser Gruppe keine zusätzlichen Verbindungsstangen als Standardaufbau auf, aus ähnlichen Schlosskästen nicht auf diese Schnittstelle schließen.

Bei der Auswahl auch den Einbauraum im Türflügel prüfen, Schließblechposition und Beschläge auf beiden Seiten. Gleiches festes Dornmaß bedeutet nicht, dass unterschiedliche Bauarten direkt austauschbar sind.

Einschränkungen

• Die Parameterskizze erläutert nur den Messbezug, zeigt nicht die Produktform, nicht zum Bohren oder Einbauen verwenden.
• Die im Katalog auf Anfrage angebotenen Schließbleche, Verlängerungsstangen und weiteren Zubehörteile gehören nicht zum Standardlieferumfang.
• Eignungs- oder Zertifizierungsangaben einer Schlossserie sind keine Zusicherung der aktuellen Konformität beliebiger vollständiger Türkonfigurationen.
