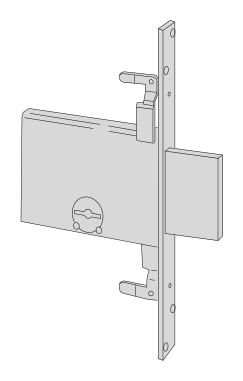

CISA 57016 Doppelbart-Einsteckschloss mit Riegel und zusätzlichen Verriegelungspunkten (Dornmaß 70 mm; 157016700)

Schloss- und Einbaumaße

Gleichen Sie Dornmaß, Entfernung, Stulp und Befestigungspunkte mit der Zeichnung des konkreten Modells ab.

Technische Daten

Produktserie

57016

Dornmaß (Dornmaß)

70 mm

Schließsystem

Doppelbartschlüssel

Aufbau des Schloss- bzw. Zylinderkörpers

Doppelbart-Einsteckschloss mit Riegel und zusätzlichen Verriegelungspunkten

Schlosskastenhöhe

82 mm

Stulpbreite

25 mm

Oberflächenbehandlung von Schlosskasten und Stulp

Verzinkt

Riegelmaterial

Vernickelter Stahl

Anzahl der Riegelausschlussstufen (Originalbezeichnung Throws)

4

Anschluss zusätzlicher Verriegelungspunkte

M8 Gewindebuchse

Bauart und Maßkompatibilität

Der Messbezug des festen Dornmaßes 70 mm ist der horizontale Abstand vom Türkantestulp bis zur Schlüsseldrehachse; dies ist nicht die Gesamttiefe des Schlosskastens. Schlosskastenhöhe 82 mm, Stulpbreite 25 mm, Anzahl der Riegelausschlussstufen 4. Mit Gewindebuchsen M8 zum Anschluss zusätzlicher Verriegelungspunkte.

Die Doppelbartschlüsselkonstruktion unterscheidet sich von einer Ausführung für Europrofilzylinder, Schlüsselloch und Betätigungsteile der vorhandenen Tür prüfen. Bei vorbereitetem Anschluss für Verlängerungsstangen, Obere und untere Verlängerungsstangen sowie zugehörige Schließbleche gesondert prüfen.

Bei der Auswahl auch den Einbauraum im Türflügel prüfen, Schließblechposition und Beschläge auf beiden Seiten. Gleiches festes Dornmaß bedeutet nicht, dass unterschiedliche Bauarten direkt austauschbar sind.

Einschränkungen

• Die Parameterskizze erläutert nur den Messbezug, zeigt nicht die Produktform, nicht zum Bohren oder Einbauen verwenden.
• Die im Katalog auf Anfrage angebotenen Schließbleche, Verlängerungsstangen und weiteren Zubehörteile gehören nicht zum Standardlieferumfang.
• Eignungs- oder Zertifizierungsangaben einer Schlossserie sind keine Zusicherung der aktuellen Konformität beliebiger vollständiger Türkonfigurationen.
