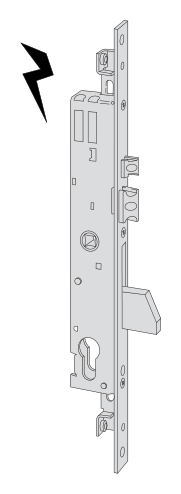

CISA 116225300 Elektrisches Schloss mit Drehriegel (Dornmaß 30 mm / Entfernungsmaß 85 mm)

Schloss- und Einbaumaße

Gleichen Sie Dornmaß, Entfernung, Stulp und Befestigungspunkte mit der Zeichnung des konkreten Modells ab.

Technische Daten

Serie

Schloss mit Drehriegel

Antriebsart

Elektrisch

Verriegelungsaufbau

Riegel und Falle

Dornmaß E

30 mm

Stulpbreite

22 mm

Stulpkontur

Flach

Stulpmaterial

Edelstahl

Zylinderschnittstelle

Europrofilzylinder separat bestellen

Entfernungsmaß

85 mm

Nennspannung

12 V AC

Stromaufnahme laut Katalog

3.1 A

Fallenverstellung

10.5–16.5 mm

Anschluss zusätzlicher Verriegelungspunkte

Vorbereitung für zusätzliche Verriegelungspunkte, Gewindestiftverbindung für Verlängerungsstangen

Einbaumaße und Stulp

Dornmaß dieses Modells 30 mm, Stulpbreite 22 mm, Entfernungsmaß 85 mm. Horizontales Dornmaß und vertikales Entfernungsmaß müssen getrennt übereinstimmen, nicht durch die Türstärke ersetzbar.

Verriegelungsaufbau und passende Komponenten

Die Falle positioniert den Türflügel beim Zufallen, der Riegel übernimmt die Verriegelung; Beim Einbau die Kontaktfläche der Falle gesondert prüfen, Riegelaufnahme und Betätigungsposition des Zylinders. Dieses Modell ist für zusätzliche Verriegelungspunkte vorbereitet und verbindet Verlängerungsstangen über Gewindestifte, die im Katalog aufgeführten Stangen und Umlenkungen anhand des Einbauplans separat auswählen.

Die Wechselstromversorgung 12 V und die Katalogstromaufnahme 3.1 A nach Einbauanleitung abstimmen, nicht durch Gleichstrom ersetzen oder als dauerhaften Haltestrom annehmen.

Einschränkungen

• Die Maßzeichnung erläutert nur die angegebenen Maßbeziehungen; sie stellt weder Produktform noch Befestigungsbohrungen dar und ist keine Einbauschablone.
• Aufnahmen, Verbindungsteile und Eignung für das gesamte Türsystem anhand der Einbauunterlagen des Herstellers für dieses Modell prüfen.
