Dimensiones de la cerradura y de instalación
| Especificaciones | Dimensiones según la documentación del modelo |
|---|---|
| Entrada | 35 mm |
| Anchura del frente | 25 mm |
| Medida del cuadradillo | 8 mm |
| Distancia entre ejes de manilla y cilindro | 85 mm |
Contrasta la entrada, la distancia entre ejes, el frente y los puntos de fijación con el plano del modelo concreto.
Ver el catálogo relacionadoEspecificaciones
- Serie del producto
- 46865
- Entrada
- 35 mm
- Tipo de puerta compatible
- Hoja de contraventana
- Estructura del cuerpo
- Gancho metálico niquelado
- Anchura del frente
- 25 mm
- Material de la caja
- Acero galvanizado
- Material del frente
- Acero inoxidable
- Medida del cuadradillo
- 8 mm
- Conexiones para puntos de cierre adicionales
- Casquillos roscados
- Distancia entre ejes de manilla y cilindro
- 85 mm
- Holgura del gancho
- 7.5 mm
Selección de la estructura y de las dimensiones de instalación

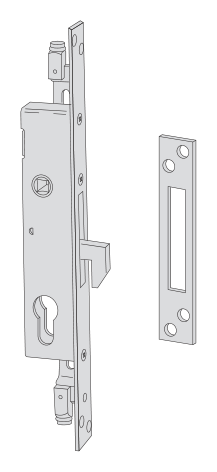

Esta referencia de 46865 corresponde a una entrada fija de 35 mm. Compruebe la distancia desde la referencia del frente en el canto hasta el eje central del cilindro, no puede sustituirse por la profundidad total de la caja. La holgura del gancho es 7.5 mm, también se indica el cerradero 1.06232.21.0 de acero galvanizado; compruebe el cerradero y la posición de entrada del gancho.
La estructura de instalación de la contraventana debe corresponder al gancho metálico niquelado. Los puntos de cierre adicionales utilizan casquillos roscados, deben coincidir tanto las conexiones de los accesorios como las posiciones de instalación.
La distancia entre ejes de manilla y cilindro es 85 mm, es una medida de instalación en una dirección distinta de la entrada 35 mm. Compruebe por separado la longitud del cilindro y los herrajes de ambos lados según la puerta.
Limitaciones
- El diagrama de entrada solo explica la referencia de medición desde el frente hasta el eje del cilindro; no es una vista exterior ni un plano de perforación o instalación.
- Compruebe accesorios como cilindros, varillas de prolongación y cerraderos según el modelo concreto; los indicados en el catálogo como disponibles bajo pedido no se consideran equipamiento estándar.
- La certificación o compatibilidad de la serie no implica que cualquier puerta completa cumpla actualmente la clase correspondiente.
Fuentes
CISA 2026 Catálogo en inglés, página física 176 / página impresa 172Los documentos del fabricante se ofrecen en su idioma original.
