製品の寸法
| 仕様 | モデル資料に記載された寸法 |
|---|---|
| 全長 L | 39.5 mm |
| A 側の長さ | 29.5 mm |
| B 側の長さ | 10 mm |
外形寸法と取付位置を該当製品の資料と照合してください。
関連カタログを見る仕様
- キーシステム
- ASIX
- 構造
- 90°特殊カム付きハーフシリンダー
- 操作形式
- 片側キー
- カタログの呼び仕様
- 30/10 mm
- 全長 L
- 39.5 mm
- A 側の長さ
- 29.5 mm
- B 側の長さ
- 10 mm
- カタログ記載のピン数
- 6

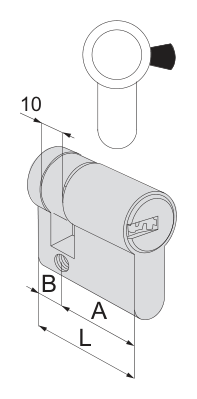

- 寸法基準
- 中央固定ねじの軸線。原図では B が左側です。A が右側です
- カム形式
- 46305 シリーズ用特殊 90° カム
寸法と取り付け方向
この型番ではA=29.5 mmです。B=10 mm、本体 L=39.5 mm。A 区間は B 区間より 19.5 mm 長くなっています。表中の呼び寸法 30/10 は発注時の識別に使用します。実際の長さは A、B、L 欄を基準にしてください。
原図は中央固定ねじの軸線を境にしています。B 区間が左側です。A 区間が右側です。ドア両側の化粧リングと操作方式を考慮して向きを決めてください。ページ上の左右位置でドアの内外を判断しないでください。
操作構造と組み合わせ部品
特殊 90° カムは 46305 シリーズ錠に使用します。カム形状と錠本体の組み合わせ要件を確認してください。
この型番のカムは46305 シリーズ用特殊 90° カムです。カム位置と錠本体への適合性は長さと併せて確認してください。
制限事項
- A、Bはメーカー原図の向きに従って表示しており、ドアの内側・外側を直接示すものではありません。取り付け前に操作側を確認してください。
- カタログの呼び仕様と実測寸法は異なります。呼び寸法の合計を L の代わりに使用しないでください。
- 当サイトの図は本体の各区間の長さのみを示し、実物の輪郭、軸端加工、施工用テンプレートを示すものではありません。
参考資料
CISA 英語版カタログ、ファイル上のページ112 / 印刷ページ108メーカー資料は原文の言語で提供しています。
