錠前と取付部の寸法
| 仕様 | モデル資料に記載された寸法 |
|---|---|
| バックセット | 110 mm |
| フロント幅 | 25 mm |
| フロント厚 | 3 mm |
| 錠ケース高さ | 64 mm |
バックセット、軸間距離、フロント板、取付位置を該当型番の図面と照合してください。
関連カタログを見る仕様
- 製品シリーズ
- 56378
- バックセット
- 110 mm
- 適用ドア
- 横桟部のあるドア
- 錠本体の構造
- 三段ストロークデッドボルトのみ
- フロント幅
- 25 mm
- フロント厚
- 3 mm
- 錠ケース高さ
- 64 mm
- 錠ケース材質
- 亜鉛めっき鋼
- フロントの材質
- ステンレス鋼
- デッドボルトの突出段数（原文 段階）
- 3
- シリンダー固定
- 錠本体内部のねじ
構造と取り付け寸法の選定

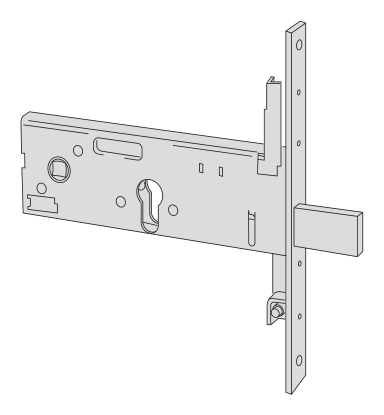

56378 のこの行は 110 mm の固定バックセットに対応します。ドア端部のフロント基準からシリンダー中心軸線までの距離で確認してください。錠ケースの全奥行きで代用することはできません。高さ 64 mm の錠ケースは横桟位置に適しています。デッドボルトのみの構造を採用、ラッチなし。
フロント仕様は 25 × 3 mm です。フロント用の溝を、64 mm の錠ケース高さおよび固定バックセットとそれぞれ確認してください。
デッドボルトのみの仕様を、ラッチ付き仕様と同じハンドル操作を期待して選定することはできません。延長ロッドとストライクはこの型番のリストに従って確認してください。
制限事項
- バックセット図はフロントからシリンダー軸線までの測定基準のみを説明し、外形図、穴加工図、施工図ではありません。
- シリンダー、延長ロッド、ストライクなどの部品は具体的な型番に合わせて確認してください。カタログでオプションとされている部品は標準付属品とはみなしません。
- シリーズの認証や適用性は、任意のドア全体が現在その等級を満たすことを意味しません。
参考資料
CISA 2026 英語版カタログ、ファイル上のページ184 / 印刷ページ180メーカー資料は原文の言語で提供しています。
