도어 클로저 설치 치수
| 사양 | 모델 문서에 기재된 치수 |
|---|---|
| 카탈로그 문 폭 | 750 mm |
모델 문서에서 설치 방식, 암 유형, 문의 무게와 너비를 확인하세요.
관련 목록 보기사양
- 시리즈
- 601/T 60131
- 설치／열림 방향
- 해당 설치 템플릿 기준
- 암 구성
- 강철 암, 홀드오픈 포함
- 카탈로그 힘 등급
- 1
- 카탈로그 문 폭
- 750 mm
- 카탈로그 문 무게
- 30 kg
- 조절 항목
- 닫힘 속도 조절 밸브
구성 차이 및 선정 조건
601/T 60131의 이 주문 행은 강철 암에 해당합니다. 홀드오픈 포함, 제조사가 기재한 힘은 1입니다. 문 폭 750 mm과 문 무게 30 kg는 구체적인 설치 위치 및 힘 조건과 함께 확인해야 합니다. 임의의 폭과 무게 조합이 허용된다는 뜻은 아닙니다.
홀드오픈 기능, 백체크와 지연 닫힘은 서로 다른 작동입니다. 홀드오픈 구성은 열린 상태를 유지해야 하는 조건에 사용됩니다. 특정 방화문이나 피난문에 사용할 수 있는지는 해당 구성 및 도어 세트의 전용 문서로 확인해야 합니다.
601/T의 본체는 주철입니다. 표의 고정 힘 및 문 폭, 문 무게 대응. 선택형 스프링 키트는 이 행의 납품 구성에 자동으로 추가되지 않습니다. 금색 및 알루미늄색 마감도 기재된 기계적 규격을 변경하지 않습니다.
제한 사항
- 자료는 카탈로그의 구체적인 주문 행을 기준으로 정리했습니다. 시리즈의 표준 설명만으로 현재 전체 도어나 모든 홀드오픈 구성이 인증되었다고 추정하면 안 됩니다.

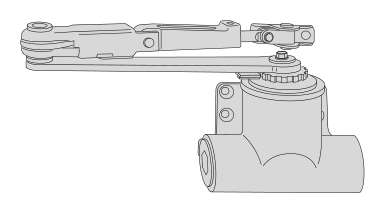

- 도해는 자체 작성한 매개변수 설명이며 실물 윤곽, 타공 위치 또는 설치 템플릿을 나타내지 않습니다.
출처
CISA 영문 카탈로그, PDF 594페이지／인쇄 590페이지제조사 자료는 원문 언어로 제공됩니다.
