ขนาดผลิตภัณฑ์
| ข้อมูลจำเพาะ | ขนาดจากเอกสารของรุ่น |
|---|---|
| ความยาวรวม L | 44.5 mm |
| ความยาวด้าน A | 34.5 mm |
| ความยาวด้าน B | 10 mm |
เปรียบเทียบขนาดโดยรวมและจุดยึดกับเอกสารของผลิตภัณฑ์นั้น
ดูรายการที่เกี่ยวข้องข้อมูลจำเพาะ
- ระบบกุญแจ
- C2000
- โครงสร้าง
- ไส้กุญแจครึ่งตัวโปรไฟล์ยูโรแบบด้านเดียว
- รูปแบบการทำงาน
- ดอกกุญแจด้านเดียว
- ขนาดระบุในแค็ตตาล็อก
- 35/10 mm
- ความยาวรวม L
- 44.5 mm
- ความยาวด้าน A
- 34.5 mm
- ความยาวด้าน B
- 10 mm
- จำนวนพินในแค็ตตาล็อก
- 5
- จุดอ้างอิงการวัด

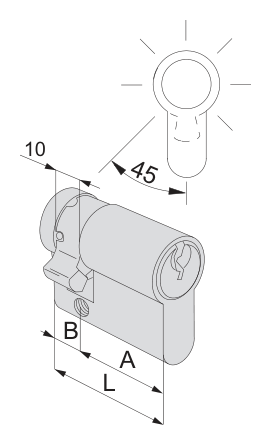

- แนวแกนสกรูยึดตรงกลาง; ในภาพต้นฉบับ B อยู่ทางซ้าย, A อยู่ทางขวา
- วัสดุตัวเรือนและแกนภายใน
- ทองเหลือง
- รูปแบบแคม
- แคมปรับได้ 8 ตำแหน่ง
ขนาดและทิศทางการติดตั้ง
รุ่นนี้มี A=34.5 mm, B=10 mm, ตัวเรือน L=44.5 mm; ส่วน A ยาวกว่าส่วน B อยู่ 24.5 mm. ค่า 35/10 ระบุในตารางใช้ระบุรายการสั่งซื้อ, ความยาวจริงให้ยึดตามคอลัมน์ A, B และ L.
ภาพต้นฉบับแบ่งส่วนด้วยแนวแกนสกรูยึดตรงกลาง, ส่วน B อยู่ทางซ้าย, ส่วน A อยู่ทางขวา. ควรกำหนดทิศทางโดยพิจารณาแหวนครอบทั้งสองด้านของประตูและรูปแบบการใช้งานร่วมกัน, อย่าตัดสินด้านในและด้านนอกประตูจากตำแหน่งซ้ายขวาบนหน้าเว็บ.
กลไกการทำงานและอุปกรณ์ที่ใช้ร่วมกัน
ใช้ดอกกุญแจด้านเดียว, ส่วน B มีความยาวคงที่ 10 mm, พร้อมแคมปรับได้ 8 ตำแหน่ง. ควรตรวจสอบตำแหน่งแคมที่ตัวล็อกต้องใช้และระยะยื่นด้านดอกกุญแจ, ห้ามถือว่าเป็นไส้กุญแจที่เสียบดอกกุญแจได้ทั้งสองด้าน.
แคมของรุ่นนี้ปรับได้ 8 ตำแหน่ง; ควรตรวจสอบตำแหน่งแคมและความเข้ากันได้กับตัวล็อกพร้อมกับความยาว.
ข้อจำกัด
- A และ B ระบุทิศทางตามภาพต้นฉบับของผู้ผลิต ไม่ได้หมายถึงด้านในหรือด้านนอกประตูโดยตรง; ต้องตรวจสอบด้านใช้งานก่อนติดตั้ง
- ขนาดระบุในแค็ตตาล็อกต่างจากขนาดที่วัดได้จริง, ไม่ควรบวกขนาดทางการค้าเพื่อใช้แทน L.
- ภาพที่จัดทำขึ้นอธิบายเฉพาะความยาวแต่ละส่วนของตัวเรือน ไม่ได้แสดงเส้นขอบผลิตภัณฑ์จริง การแปรรูปปลายแกน หรือแบบติดตั้ง
แหล่งอ้างอิง
CISA แค็ตตาล็อกภาษาอังกฤษ, หน้าไฟล์ 123 / เลขหน้าพิมพ์ 119เอกสารผู้ผลิตแสดงในภาษาต้นฉบับ
