ขนาดไส้กุญแจ
| ข้อมูลจำเพาะ | ขนาดจากเอกสารของรุ่น |
|---|---|
| ความยาวรวม L | 79 mm |
| ความยาวด้าน A | 49.5 mm |
| ความยาวด้าน B | 29.5 mm |
วัดทั้งสองด้านจากสกรูยึด ตรวจสอบรูปทรง ลูกเบี้ยว และรุ่นย่อยของไส้กุญแจ
ดูรายการที่เกี่ยวข้องข้อมูลจำเพาะ
- ระบบกุญแจ
- ASIX
- โครงสร้าง
- 65 mm ไส้กุญแจพร้อมแกนลูกบิดปรับได้
- รูปแบบการทำงาน
- แกนลูกบิด
- ขนาดระบุในแค็ตตาล็อก
- 50/30 mm
- ความยาวรวม L
- 79 mm
- ความยาวด้าน A
- 49.5 mm
- ความยาวด้าน B
- 29.5 mm
- จำนวนพินในแค็ตตาล็อก
- 6
- จุดอ้างอิงการวัด
- แนวแกนสกรูยึดตรงกลาง; ในภาพต้นฉบับ B อยู่ทางซ้าย, A อยู่ทางขวา
- การจัดหาลูกบิด
- เลือกลูกบิดเพิ่มเติมตามต้องการ
- ตำแหน่งปลายแกน
- ปลายส่วน B (ภาพต้นฉบับ)
- ค่าที่ระบุบนแกนในภาพต้นฉบับ
- 65 mm; ไม่นับรวมใน L ของตัวเรือน
- วัสดุตัวเรือนและแกนภายใน
- ทองเหลือง
ขนาดและทิศทางการติดตั้ง
รุ่นนี้มี A=49.5 mm, B=29.5 mm, ตัวเรือน L=79 mm; ส่วน A ยาวกว่าส่วน B อยู่ 20 mm. ค่า 50/30 ระบุในตารางใช้ระบุรายการสั่งซื้อ, ความยาวจริงให้ยึดตามคอลัมน์ A, B และ L.

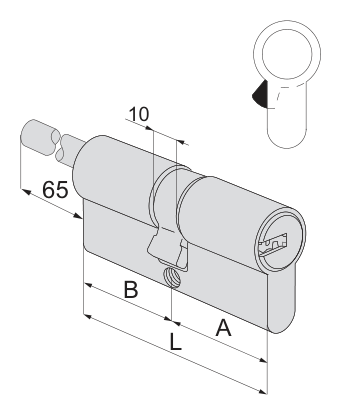

ภาพต้นฉบับแบ่งส่วนด้วยแนวแกนสกรูยึดตรงกลาง, ส่วน B อยู่ทางซ้าย, ส่วน A อยู่ทางขวา. ด้านดอกกุญแจอยู่ในส่วน A, ด้านแกนลูกบิดอยู่ในส่วน B; ความยาวสองส่วนที่จัดวางสลับทิศทางไม่ถือเป็นการติดตั้งแบบเดียวกัน.
กลไกการทำงานและอุปกรณ์ที่ใช้ร่วมกัน
แกนลูกบิดยาวปรับได้, ต้องใช้ร่วมกับแหวนครอบด้านใน 1.06458.20; เลือกลูกบิดซีรีส์ 06353, 06355, 06356 และ 06357 เพิ่มเติมตามต้องการ.
ข้อจำกัด
- A และ B ระบุทิศทางตามภาพต้นฉบับของผู้ผลิต ไม่ได้หมายถึงด้านในหรือด้านนอกประตูโดยตรง; ต้องตรวจสอบด้านใช้งานก่อนติดตั้ง
- ขนาดระบุในแค็ตตาล็อกต่างจากขนาดที่วัดได้จริง, ไม่ควรบวกขนาดทางการค้าเพื่อใช้แทน L.
- ภาพที่จัดทำขึ้นอธิบายเฉพาะความยาวแต่ละส่วนของตัวเรือน ไม่ได้แสดงเส้นขอบผลิตภัณฑ์จริง การแปรรูปปลายแกน หรือแบบติดตั้ง
แหล่งอ้างอิง
CISA แค็ตตาล็อกภาษาอังกฤษ, หน้าไฟล์ 112 / เลขหน้าพิมพ์ 108เอกสารผู้ผลิตแสดงในภาษาต้นฉบับ
