CISA C3000S 55/30 65 mm ไส้กุญแจพร้อมแกนลูกบิดปรับได้ (10N3S792012)

ขนาดไส้กุญแจ

วัดทั้งสองด้านจากสกรูยึด ตรวจสอบรูปทรง ลูกเบี้ยว และรุ่นย่อยของไส้กุญแจ

ข้อมูลจำเพาะ

ระบบกุญแจ

C3000S

โครงสร้าง

65 mm ไส้กุญแจพร้อมแกนลูกบิดปรับได้

รูปแบบการทำงาน

แกนลูกบิด

ขนาดระบุในแค็ตตาล็อก

55/30 mm

ความยาวรวม L

84 mm

ความยาวด้าน A

54.5 mm

ความยาวด้าน B

29.5 mm

จำนวนพินในแค็ตตาล็อก

6

จุดอ้างอิงการวัด

แนวแกนสกรูยึดตรงกลาง; ในภาพต้นฉบับ B อยู่ทางซ้าย, A อยู่ทางขวา

การจัดหาลูกบิด

เลือกลูกบิดเพิ่มเติมตามต้องการ

ตำแหน่งปลายแกน

ปลายส่วน B (ภาพต้นฉบับ)

ค่าที่ระบุบนแกนในภาพต้นฉบับ

65 mm; ไม่นับรวมใน L ของตัวเรือน

เอกสารทำดอกกุญแจ

บัตรความปลอดภัย

ขนาดและทิศทางการติดตั้ง

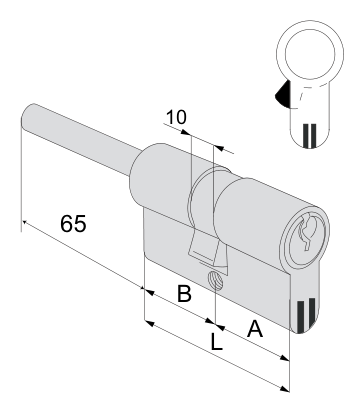

รุ่นนี้มี A=54.5 mm, B=29.5 mm, ตัวเรือน L=84 mm; ส่วน A ยาวกว่าส่วน B อยู่ 25 mm. ค่า 55/30 ระบุในตารางใช้ระบุรายการสั่งซื้อ, ความยาวจริงให้ยึดตามคอลัมน์ A, B และ L.

ภาพต้นฉบับแบ่งส่วนด้วยแนวแกนสกรูยึดตรงกลาง, ส่วน B อยู่ทางซ้าย, ส่วน A อยู่ทางขวา. ด้านดอกกุญแจอยู่ในส่วน A, ด้านแกนลูกบิดอยู่ในส่วน B; ความยาวสองส่วนที่จัดวางสลับทิศทางไม่ถือเป็นการติดตั้งแบบเดียวกัน.

กลไกการทำงานและอุปกรณ์ที่ใช้ร่วมกัน

มีแกนยาวปรับได้สำหรับใช้กับแหวนครอบด้านใน 1.06458.20, เลือกลูกบิดเพิ่มเติมตามต้องการ; ระยะยื่นของแกนยาวกับความยาวตัวเรือนไส้กุญแจ L เป็นคนละขนาด.

ข้อจำกัด

• A และ B ระบุทิศทางตามภาพต้นฉบับของผู้ผลิต ไม่ได้หมายถึงด้านในหรือด้านนอกประตูโดยตรง; ต้องตรวจสอบด้านใช้งานก่อนติดตั้ง
• ขนาดระบุในแค็ตตาล็อกต่างจากขนาดที่วัดได้จริง, ไม่ควรบวกขนาดทางการค้าเพื่อใช้แทน L.
• ภาพที่จัดทำขึ้นอธิบายเฉพาะความยาวแต่ละส่วนของตัวเรือน ไม่ได้แสดงเส้นขอบผลิตภัณฑ์จริง การแปรรูปปลายแกน หรือแบบติดตั้ง
