ขนาดตัวล็อกและพื้นที่ติดตั้ง
| ข้อมูลจำเพาะ | ขนาดจากเอกสารของรุ่น |
|---|---|
| ระยะถอย | 60 mm |
| ความกว้างแผ่นหน้าล็อก | 25 mm |
| ความสูงตัวเรือนล็อก | 82 mm |
เทียบระยะจากแผ่นหน้าถึงศูนย์กลาง ระยะระหว่างศูนย์กลาง แผ่นหน้า และจุดยึดกับแบบของรุ่นนั้น
ดูรายการที่เกี่ยวข้องข้อมูลจำเพาะ
- ซีรีส์ผลิตภัณฑ์
- 56016
- ระยะถอย
- 60 mm
- ประเภทประตูที่รองรับ
- สำหรับประตู
- โครงสร้างตัวล็อก
- กลอนตายระยะเคลื่อนสามช่วง
- ความกว้างแผ่นหน้าล็อก
- 25 mm
- ความสูงตัวเรือนล็อก
- 82 mm
- การเคลือบผิวตัวเรือนล็อก
- ชุบสังกะสี
- การเคลือบผิวแผ่นหน้าล็อก
- ชุบสังกะสี
- วัสดุกลอนตาย
- เหล็กชุบนิกเกิล
- แหวนครอบป้องกัน
- เตรียมตำแหน่งติดตั้ง
- จำนวนจังหวะยื่นของกลอนตาย (ข้อความต้นฉบับ จังหวะ)
- 3
- จุดเชื่อมต่อจุดล็อกเพิ่มเติม
- ปลอกเกลียว M8
- ปลอกที่ให้มา
- ปลอกเกลียว M8 หนึ่งคู่

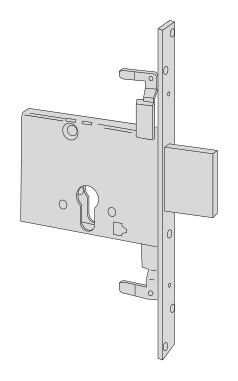

การเลือกโครงสร้างและขนาดติดตั้ง
รายการนี้ของ 56016 มีระยะถอยคงที่ 60 mm. ควรตรวจสอบตามระยะจากจุดอ้างอิงการวัดบนแผ่นหน้าขอบประตูถึงแนวแกนกลางไส้กุญแจ, ห้ามใช้ความลึกรวมตัวเรือนล็อกแทน. ความสูงตัวเรือนล็อก 82 mm, เตรียมจุดล็อกเพิ่มเติมพร้อมปลอกเกลียว M8.
ต้องตรวจสอบความสูงตัวเรือนล็อกและระยะถอยแยกกัน, 82 mm ไม่ใช่ความยาวไส้กุญแจหรือความหนาประตู. เลือกก้านต่อขยายจุดล็อกเพิ่มเติมและแป้นรับกลอนพื้นตามต้องการ.
ซีรีส์นี้ซื้อไส้กุญแจแยก; ควรตรวจสอบความหนาสองด้านของประตู, แหวนครอบและวิธียึดไส้กุญแจ.
ข้อจำกัด
- ภาพระยะถอยอธิบายเฉพาะจุดอ้างอิงการวัดจากแผ่นหน้าล็อกถึงแนวแกนไส้กุญแจ ไม่ใช่ภาพรูปร่าง แบบเจาะรู หรือแบบติดตั้ง
- ไส้กุญแจ ก้านต่อขยาย แป้นรับกลอน และอุปกรณ์อื่นต้องตรวจสอบตามรุ่นเฉพาะ อุปกรณ์ที่แค็ตตาล็อกระบุว่าจัดหาเมื่อสั่งเพิ่มเติมไม่ถือเป็นอุปกรณ์มาตรฐาน
- การรับรองหรือความเหมาะสมของซีรีส์ไม่ได้หมายความว่าชุดประตูทุกชุดผ่านระดับดังกล่าวในปัจจุบัน.
แหล่งอ้างอิง
CISA 2026 แค็ตตาล็อกภาษาอังกฤษ, หน้าไฟล์ 183 / เลขหน้าพิมพ์ 179เอกสารผู้ผลิตแสดงในภาษาต้นฉบับ
