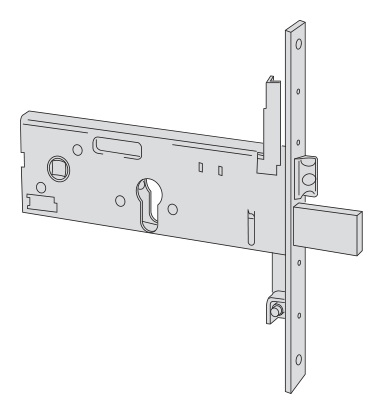

CISA 56358 100 mm后座距可换向斜舌与三段行程方舌插芯锁（156358100）
CISA 156358100 为 56358 系列横档门体插芯锁，固定后座距 100 mm、前板宽 25 mm。64 mm 高锁壳适于横档位置，可换向斜舌可在 11–17 mm 范围内调节。
查看厂家 PDF（新窗口）
CISA 2026 English catalogue，物理页184 / 印刷页180
CISA · 156358100
锁体与安装尺寸
| 技术参数 | 型号文档中的尺寸 |
|---|---|
| 后座距 | 100 mm |
| 前板宽度 | 25 mm |
| 前板厚度 | 3 mm |
| 锁壳高度 | 64 mm |
| 执手锁芯中心距 | 67 mm |
| 方轴规格 | 8 mm |
根据具体型号的图纸核对锁边距、中心距、面板和安装孔位。
浏览相关目录产品参数
- 产品系列
- 56358
- 后座距
- 100 mm
- 适用门体
- 横档门体
- 锁体结构
- 可换向斜舌与三段行程方舌
- 前板宽度
- 25 mm
- 前板厚度
- 3 mm
- 锁壳高度
- 64 mm
- 锁壳材料
- 镀锌钢
- 前板材料
- 镀镍钢
- 方舌伸出级数（原文 Throws）
- 3
- 锁芯固定
- 锁体内部螺钉
- 执手锁芯中心距
- 67 mm
- 方轴规格
- 8 mm
- 斜舌调节范围
- 11–17 mm
结构与安装尺寸选择
56358 的这一行对应 100 mm 固定后座距。应以门边前板测量基准至锁芯中心轴线的距离核对，不能用锁壳总深度替代。64 mm 高锁壳适于横档位置，可换向斜舌可在 11–17 mm 范围内调节。
前板规格为 25 × 3 mm，应把前板开槽、64 mm 锁壳高度和固定后座距分别核对。
模块化滚轮是 56358 的按需附件，不是所有型号的标准配置。
适用条件与限制
- 后座距图仅解释从前板到锁芯轴线的测量基准，不是外形、开孔或安装图。
- 锁芯、延长杆和锁扣等配件须按具体型号核对，目录列为按需提供的配件不视为标配。
- 系列认证或适用性不等于任意整门当前符合相应等级。
