CISA 146227250 旋转锁舌锁体机械锁（边距25 mm／中心距85 mm）

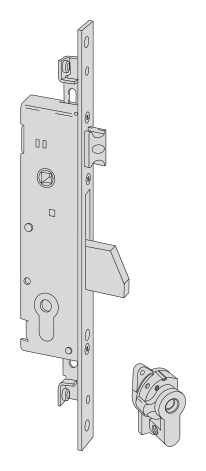

旋转锁舌锁体机械锁，方舌与斜舌，边距25 mm，中心距85 mm，平面面板宽22 mm。随附十字钥匙锁芯。预留扩展锁点，使用螺纹销连接延伸杆。
查看厂家 PDF（新窗口）
CISA English catalogue，印刷248页／PDF252页
CISA · 146227250
锁体与安装尺寸
| 技术参数 | 型号文档中的尺寸 |
|---|---|
| 面板宽度 | 22 mm |
| 中心距 | 85 mm |
根据具体型号的图纸核对锁边距、中心距、面板和安装孔位。
浏览相关目录产品参数
- 系列
- 旋转锁舌锁体
- 驱动方式
- 机械
- 锁闭结构
- 方舌与斜舌
- 边距 E
- 25 mm
- 面板宽度
- 22 mm
- 面板轮廓
- 平面
- 面板材料
- 不锈钢
- 锁芯接口
- 十字钥匙锁芯随附
- 中心距
- 85 mm
- 斜舌调节
- 11–17 mm
- 扩展锁点连接
- 预留扩展锁点，螺纹销连接延伸杆
安装尺寸与面板
本型号边距25 mm，面板宽22 mm、中心距85 mm。横向边距和纵向中心距要分别匹配，不能以门厚替代。
锁闭结构与配套
斜舌负责门扇碰合定位，方舌负责锁闭；安装时分别核对斜舌接触面、方舌受口和锁芯操作位置。本型号预留扩展锁点并使用螺纹销连接延伸杆，目录列出的连杆与转向器需按安装方案另选。
本页为机械驱动配置，电机、保持开启装置或电锁扣如需使用，须核对对应附件的适用型号。
适用条件与限制
- 尺寸图只解释指定尺寸关系，不表示产品外形、固定孔位或安装模板。
- 受口、连接件及完整门系统适用性按该型号厂家安装资料核对。
资料来源：CISA English catalogue，印刷248页／PDF252页（新窗口） · 复核日期：2026-10-27
