CISA RX 55/30 Doppelzylinder mit verstellbarer Knaufwelle (10X3M792012)

Zylindermaße

Messen Sie beide Seiten ab der Befestigungsschraube. Prüfen Sie Profil, Schließbart und Ausführung des Zylinders.

Technische Daten

Schließsystem

RX

Aufbau

Doppelzylinder mit verstellbarer Knaufwelle

Bestellmaß

55/30

Maß A

54.5 mm

Maß B

29.5 mm

Gesamtlänge L

84 mm

Codierungsaufbau

16 aktive Stifte, 5 radial angeordnete Reihen, zusätzlich mit beidseitigen Kontrollstiften

Aufbau des Schloss- bzw. Zylinderkörpers

Modularer Messingkörper, Verlängerungsverbinder aus Zinklegierung

Schlüsselausführung

Wendeflachschlüssel aus Neusilber mit beweglichem Element

Betätigungsmechanismus

Betätigung über Knaufwelle

Schlüsselartikelnummer laut Katalog

1.00830.00.0

Spalte der Stiftpositionen in der Bestelltabelle

18 (Die technische Beschreibung nennt zusätzlich 16 aktive Stifte und beidseitige Kontrollstifte)

Montage des Schlosskörpers

Laut Katalog ausdrücklich modular

Betätigung und Maße dieser Ausführung

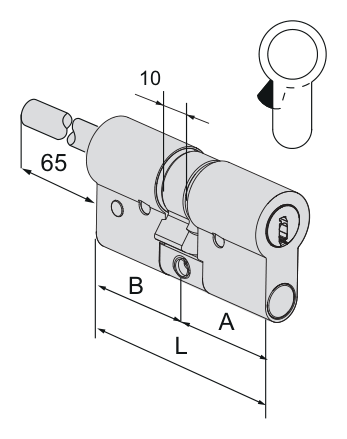

Die Knaufwelle von 10X3M792012 liegt in der Zeichnung auf Seite B; Körper B=29.5 mm, Schlüsselseite A=54.5 mm, L=84 mm enthält nicht die vorstehende Knaufwelle. Der Zylinderknauf selbst ist ein gesondert zu prüfendes Betätigungsteil, eine Ausführung mit Welle bedeutet nicht, dass ein vollständiger Zylinderknauf mitgeliefert wird. Dieser Abschnitt verlangt ausdrücklich die Verwendung mit der Innenrosette 1.06458.20; verstellbar ist die Knaufwellenausführung, nicht jedoch das Tabellenmaß A, B ist nicht beliebig teleskopierbar. Diese Bestellzeile bezeichnet eine im Katalog ausdrücklich modulare Ausführung; für Erweiterung oder Reparatur die zugehörigen Verbindungsteile prüfen, Module anderer Serien nicht ohne Weiteres verwenden.

Schließsystem und Einbauprüfung

Die Katalogartikelnummer des Schlüssels für RX lautet 1.00830.00.0, Schlüsselblattlänge 16 mm. Auch wenn die Körpermaße mit RS5 übereinstimmen können, unterscheiden sich Schließsystem und Katalogartikelnummern, sie dürfen nicht als mit demselben Schlüssel betätigbare Alternativen betrachtet werden; Schlüsselnachfertigungen müssen dem ursprünglichen System entsprechen.

Bei der Auswahl zunächst für 10X3M792012 das Bestellmaß 55/30 notieren, anschließend anhand der Zeichnung das tatsächliche Maß 54.5+29.5=84 mm prüfen. Das Bestellmaß dient der Bestellidentifikation, die beiden ganzen Zahlen dürfen nicht einfach zur tatsächlichen Außenlänge addiert werden.

Einschränkungen

• Die Maße sind an der mittleren Bezugslinie der Katalogzeichnung geteilt; A und B entsprechen nicht automatisch der Türaußen- und Türinnenseite. Beim Einbau zusätzlich die Schließbartschnittstelle, die Türstärke und die Rosettenstärke prüfen.
• Katalogmodelle und Maße belegen weder den aktuellen Lagerbestand noch eine Zertifizierung der gesamten Tür; vor dem Kauf das Typenschild der tatsächlichen Lieferung und die Einbauunterlagen des Herstellers prüfen.
• Der Katalog führt Zylinderknäufe der Serien 06353, 06355, 06356 und 06357 als auf Anfrage erhältlich auf; sie gehören nicht zum Standardlieferumfang dieser Zeile.
