Name: CISA Elettrika 11A731000 fechadura elétrica de sobrepor com botão interior e retenção em abertura
Brand: CISA

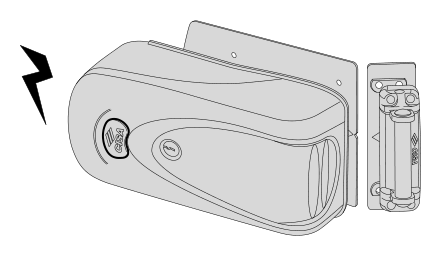

CISA 11A731000 — Ilustração da série, não uma foto desta variante de tamanho; consulte as especificações do modelo. — Ilustração da série, não uma foto desta variante de tamanho; consulte as especificações do modelo.Fonte da imagem

CISA 11A731000 50–80 mm explicação do intervalo da distância de entrada ajustável — Esquema original de parâmetros deste sítio: 50–80 mm pertence ao intervalo de ajuste do mesmo corpo. A barra de intervalo não representa a forma do produto, posições de ajuste ou furos de montagem.

Dimensões da fechadura e de instalação

Esta ficha não contém dimensões verificadas. Consulte o desenho do fabricante antes de encomendar.

Confira a distância de broca, a distância entre eixos, a testa e os pontos de fixação no desenho do modelo específico.

Consultar o catálogo relacionado

Especificações

Estrutura: Fechadura elétrica de sobrepor / lingueta de gancho rotativo
Configuração: Versão com botão interior e retenção em abertura
Distância de entrada: 50–80 mm (Ajustável no mesmo corpo)
Direita-esquerda: Reversível direita-esquerda
Alimentação de base no catálogo: 12 V AC
Corrente absorvida no catálogo: 3 A (Não indicada como corrente de retenção)
Caixa: Caixa de base em aço pintado; 79 é a versão zincada
Lingueta: Gancho rotativo em alumínio extrudido
Contra-testa: Contra-testa metálica, pino oscilante em aço inoxidável

Diferenças de estrutura e comando

Este modelo utiliza distância de entrada ajustável 50–80 mm e estrutura reversível direita-esquerda. O catálogo indica este intervalo numa única linha de encomenda, não é necessário tratar cada valor do intervalo como uma versão de dimensão fixa a comprar. Verificar a distância real entre o bordo da porta e o eixo do cilindro.

Esta configuração inclui expressamente botão interior e dispositivo de retenção em abertura; difere da configuração de base 11A721 nas funções de comando. A retenção em abertura não é a função de retenção da mola de porta, O nome também não permite deduzir o estado da fechadura em caso de falha de alimentação.

A informação elétrica de base do catálogo indica 12 V em corrente alternada, corrente absorvida 3 A. Este valor não é indicado como corrente de retenção contínua; não deduzir funcionamento permanentemente alimentado nem cablagem em corrente contínua.

Versões reunidas nesta página e verificação da encomenda

11A73100079 é a versão zincada, manter o sufixo 79 e verificar os requisitos de acabamento na encomenda.

11A73100000PA indica bobina BTicino 1.07025.10.0, 11A73100000PB indica Booster 1.07022.00.0, 11A73100000PC indica Booster Plus 1.07022.10.0. São configurações elétricas explícitas do catálogo, não omitir simplesmente o sufixo ao encomendar; esta página não deduz propriedades elétricas adicionais.

O fornecimento de série da versão de base inclui contra-testa, manual de instruções, parafusos de fixação, duas anilhas de ajuste da contra-testa e chaves. A quantidade por caixa do catálogo distingue as embalagens de fornecimento, não indica o número de componentes de cada fechadura.

Limitações

Referências registadas segundo o catálogo, O ano de publicação do catálogo não comprova disponibilidade atual.
O esquema explica apenas o intervalo da distância de entrada ajustável, não representa o aspeto do produto, posições de furação ou método de cablagem.

Fontes

CISA catálogo em inglês, página impressa 159 / PDF163 páginas
